Регулятор для управления драйвером шагового двигателя. Если вам нужно запустить шаговый двигатель, но у вас нет платы от 3D принтера или не хотите делать программу для Ардуино, тогда можно использовать генератор импульсов ШИМ MKS OSC V1.0.

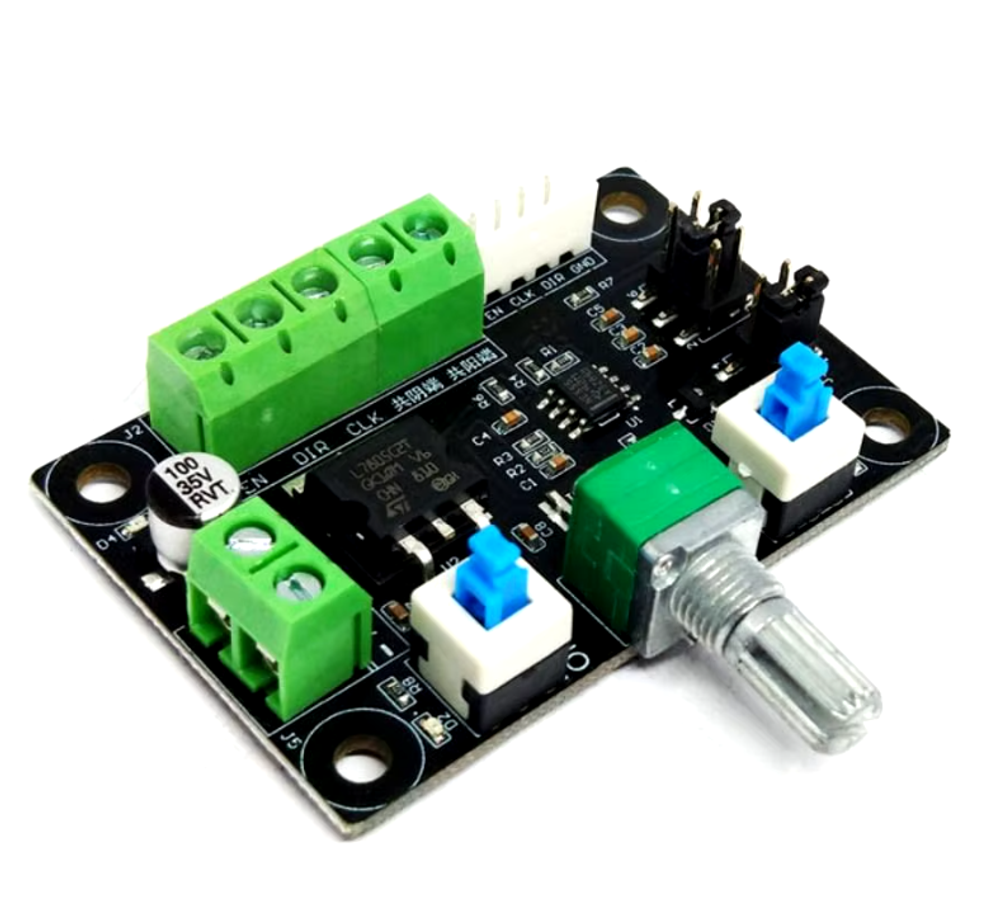

- Модуль MKS OSC V1.0 является генератором управляющих сигналов для драйвера шагового двигателя.
- Контроллер MKS OSC V1.0 в связке с драйвером шагового двигателя, самим шаговым двигателем и блоком питания - это уже полностью готовая управляющая платформа.
- Наибольшая нагрузка, которую может поддерживать модуль – 4 А.
- Имеется три диапазона управляющей частоты: высокая - 5.4кГц-160кГц, средняя - 540Гц-16.6кГц и низкая - 80Гц-2.4кГц. Переключение режимов производится с помощью джампера.
- 2 режима генерации сигналов: импульсных сигналов или ШИМ сигналов.
Модули для управления драйверами шаговых двигателей используются для увеличения их мощности и управления двумя двигателями одновременно и по отдельности. MKS OSC подходит для воздействия на шаговые двигатели с напряжением от 5 до 35 Вольт. Такая система работы агрегатов подходит при создании мобильной робототехники и других устройств с использованием модулей. Основной плюс микросхемы состоит в компактности модели и в минимальном риске сбоя в работе.
Помимо этого можно отметить следующие преимущества:
- возможность регулировать скорость вращения шагового двигателя
- постепенное изменение вектора вращения
- простое управление модулем
- возможность не использовать компьютер в процессе управления
- экономичное потребление энергии
Модуль воспринимает электронагрузку, не позволяя драйверу шагового двигателя перегружаться, защищает его от перегрева.
Подключение
Подключение драйвера шагового двигателя, другой знак порта, но та же функция
EN = ENA = FREE Включить
PUL = PULS = CLK Импульс
DIR = CW = CWW Направление
Общее анодное соединение (соединение с группой B)
EN + PUL + DIR + все подключается к общему анодному порту
EN - подключается к EN
PUL - подключается к CLK
DIR- подключается к DIR
Общее катодное соединение (соединение с группой B)
EN- PUL- DIR- все подключается к общему катодному порту
EN + подключается к EN
PUL + подключается к CLK
DIR + подключается к DIR
Технические характеристики
Напряжение питания (В): 8 - 24
Диапазоны управляющей частоты:
5.4 кГц - 160 кГц
540 Гц - 16.6 кГц
80 Гц - 2.4 кГц
Размеры (мм): 58×38.6
