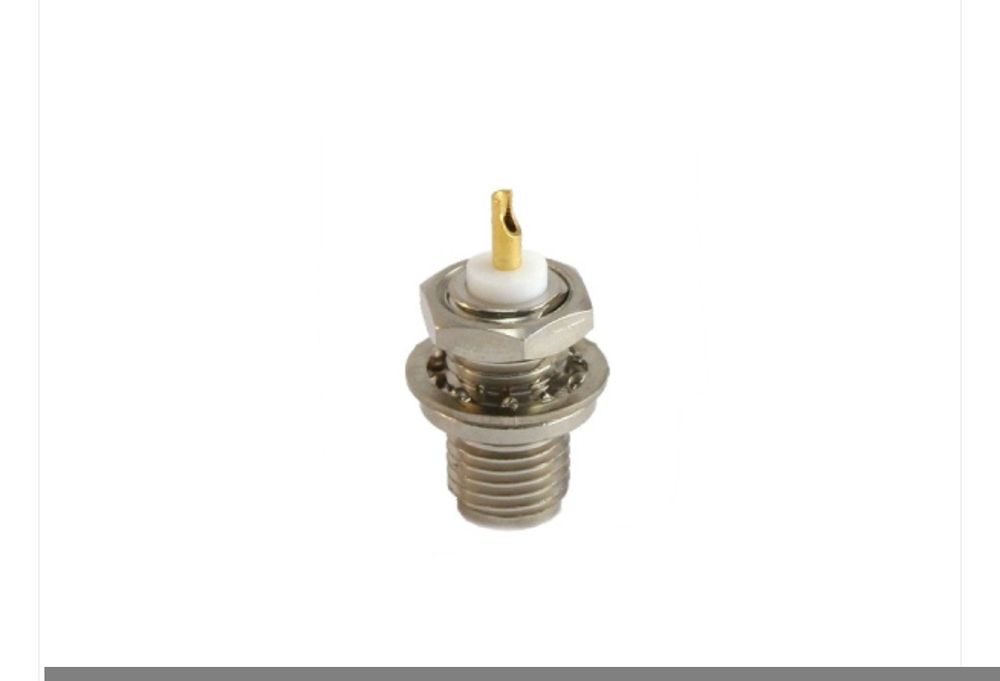

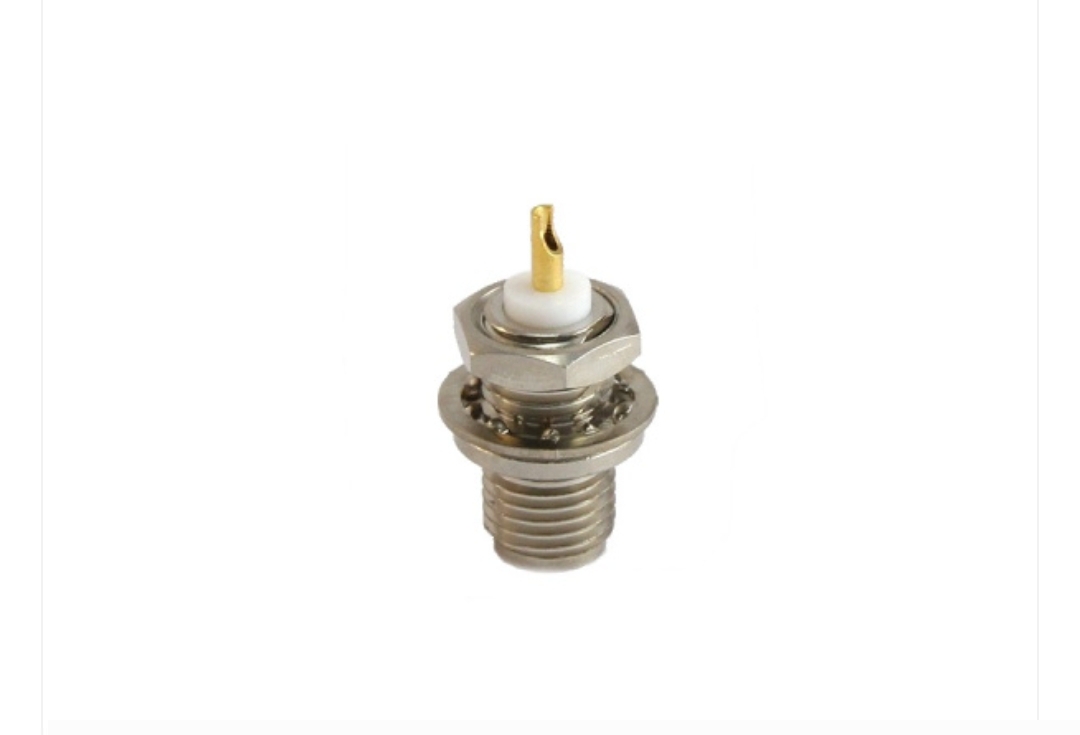

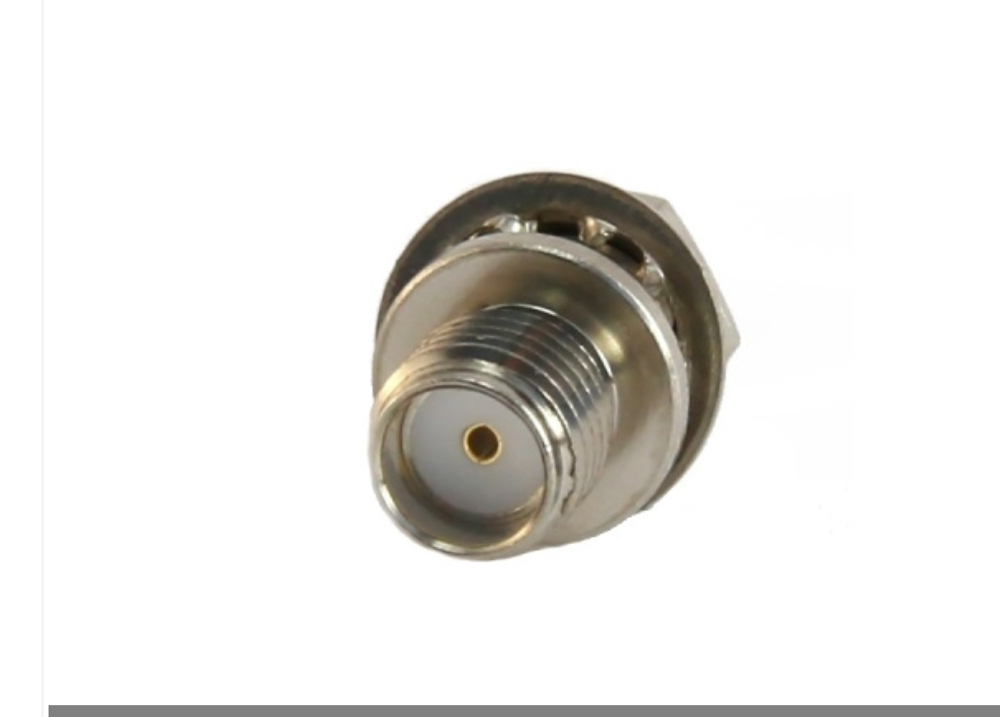

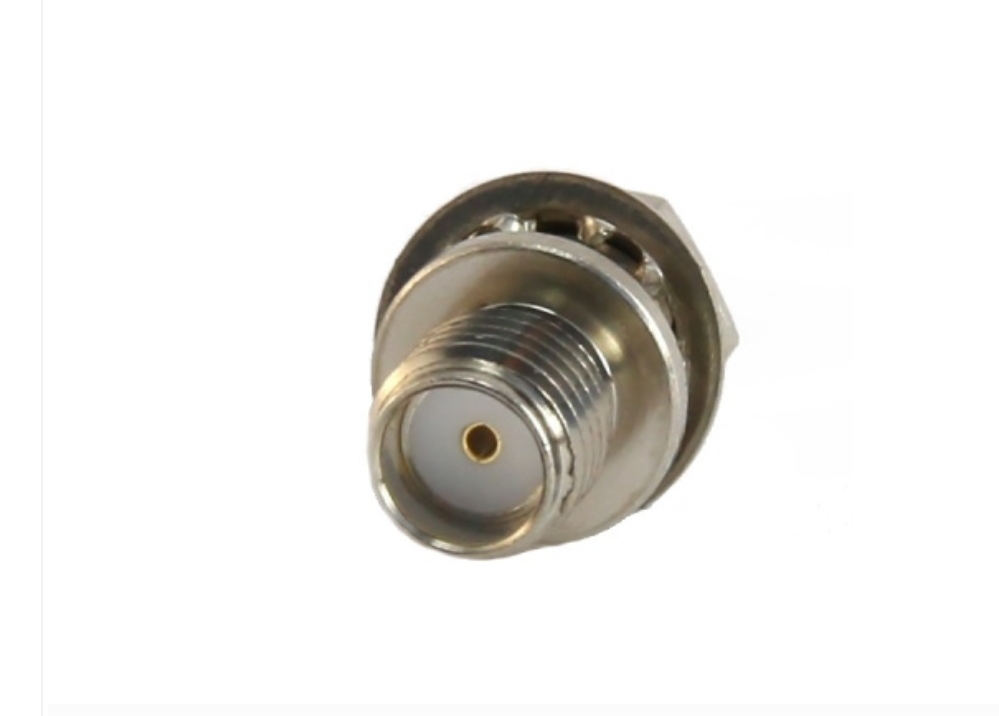

SMA гнездо S-235

Широко известное название: Разъём SMA типа-мама(Famale) для крепления на корпус устройства.

SMA (сверх миниатюрный тип-А) коннекторы рассчитаны на импеданс 50 Ом и работу до 18 ГГц. Имеют резьбовое соединение 1/4-36, компактные размеры и выдающуюся механическую долговечность. SMA имеют широкую область применения, где ключевыми параметрами являются габаритные размеры и очень высокая граничная частота. , а также в беспроводном Wi-Fi и Wi-Max оборудовании. Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Используются во многих СВЧ устройствах (коаксиально-волноводные и микроволновые переходы, усилители, аттенюаторы, фильтры, смесители, задающие генераторы и переключатели). Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ/СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное Wi-Fi и Wi-Max оборудовании.

Монтаж разъёма осуществляется методом крепления в отверстии приборной панели устройства или на его корпус с помощью гайки и запаивания к лепесткам разъёма коаксиального кабеля или сигнального провода.

Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, при прокладке спутниковых, телевизионных, кабельных сетей, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного назначения с разъёмами SMA, сопротивлением 50 Ом, частотою до 18 ГГц.

Технические характеристики разъёма SMA (S-235):
