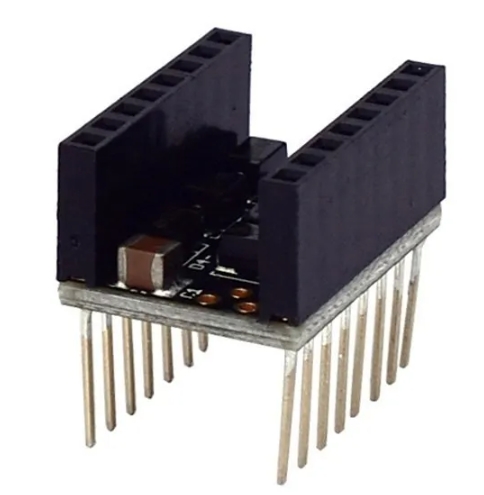

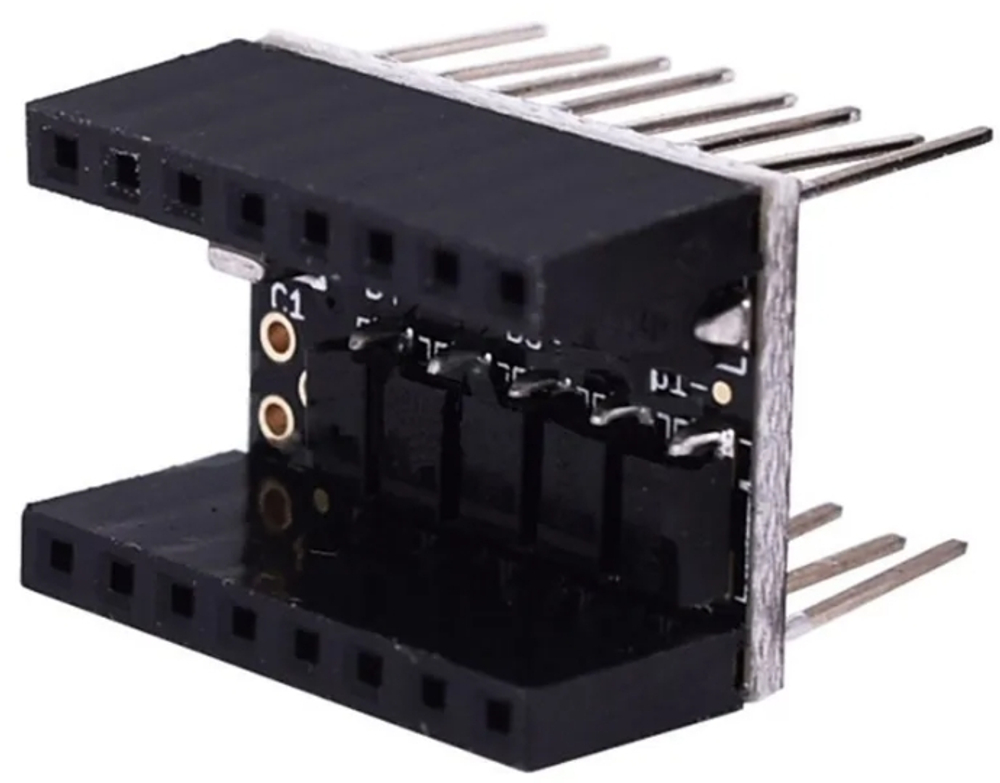

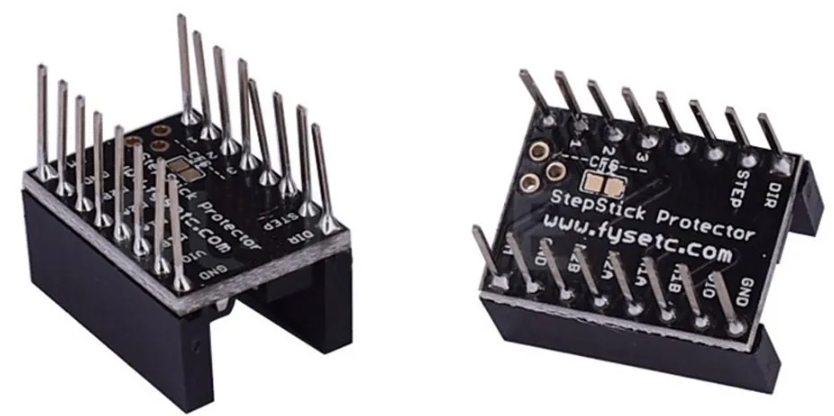

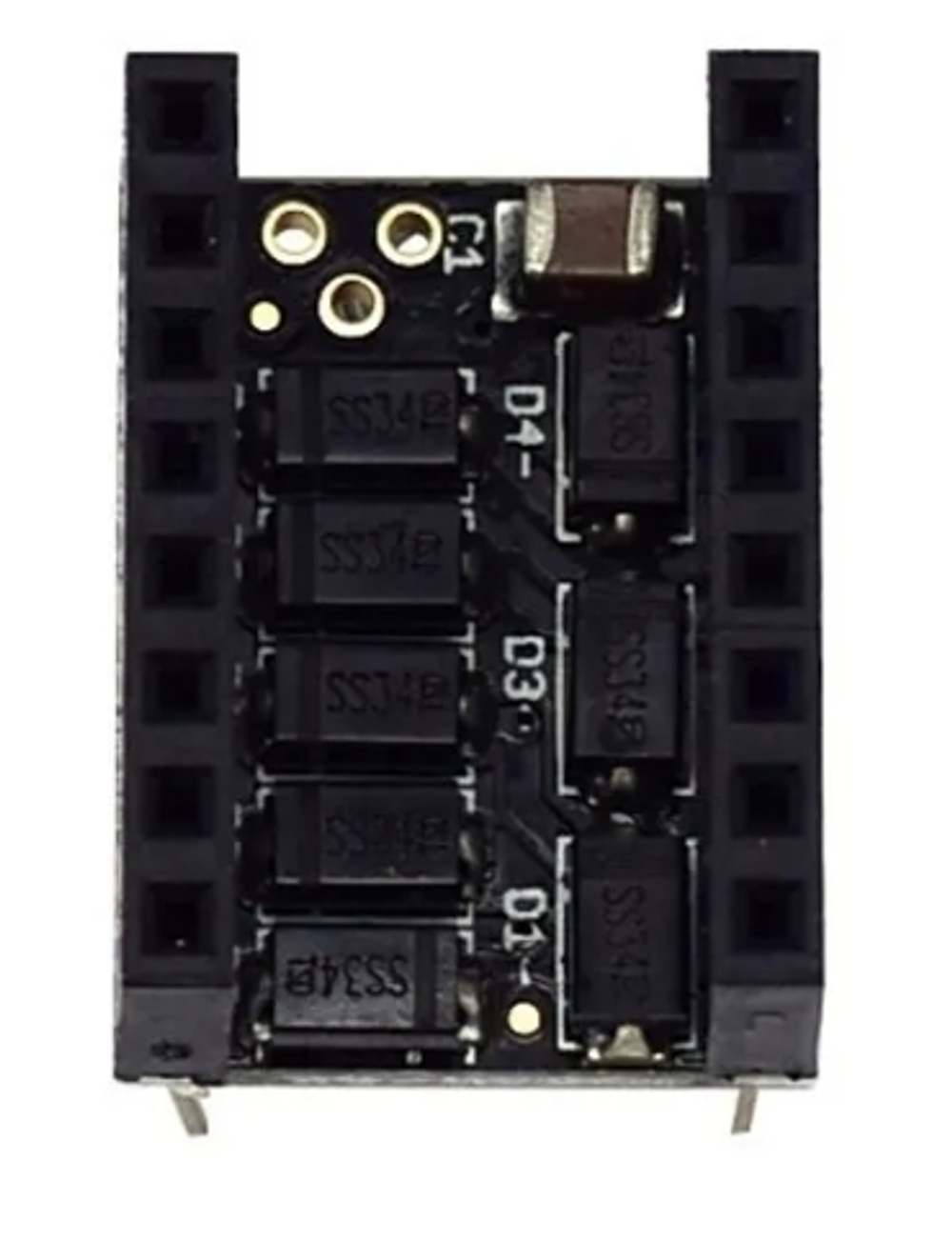

Step Stick Protector Модуль защиты драйвера шагового двигателя

Step Stick Protector Модуль защиты драйвера шагового двигателя.

Совместимость

Step Stick Protector совместим с драйверами форм‑фактора StepStick, в т. ч.:

• TMC2100;

• TMC2130;

• TMC2208;

• TMC2209;

• A4988;

• DRV8825;

• LV8729 и др.

• Типичная схема подключения

  1. Установите Step Stick Protector на разъём материнской платы вместо драйвера.

  2. Вставьте драйвер  в разъём на модуле Protector.

  3. Готово. :-)

• Ключевые характеристики:

  • Входное напряжение: 12–24 В постоянного тока

  • Максимальный ток: до 2,5–3 А на фазу

  • Защищаемые линии: STEP, DIR, ENABLE, питание, обмотки двигателя

  • Тип защиты: от КЗ, перегрузки по току, перенапряжения, статического электричества

  • Краткий итог

    Step Stick Protector — недорогой, но эффективный способ защитить дорогостоящие драйверы шаговых двигателей (включая TMC2100) от большинства типовых повреждений. Он выступает в роли «предохранителя»: при аварии сгорает сам, сохраняя целыми и драйвер, и материнскую плату. Установка модуля особенно оправдана при использовании современных тихих драйверов TMC‑серии.
