STM32 SMART V2.0 - ОТЛАДОЧНАЯ ПЛАТА НА ARM CORTEX M3

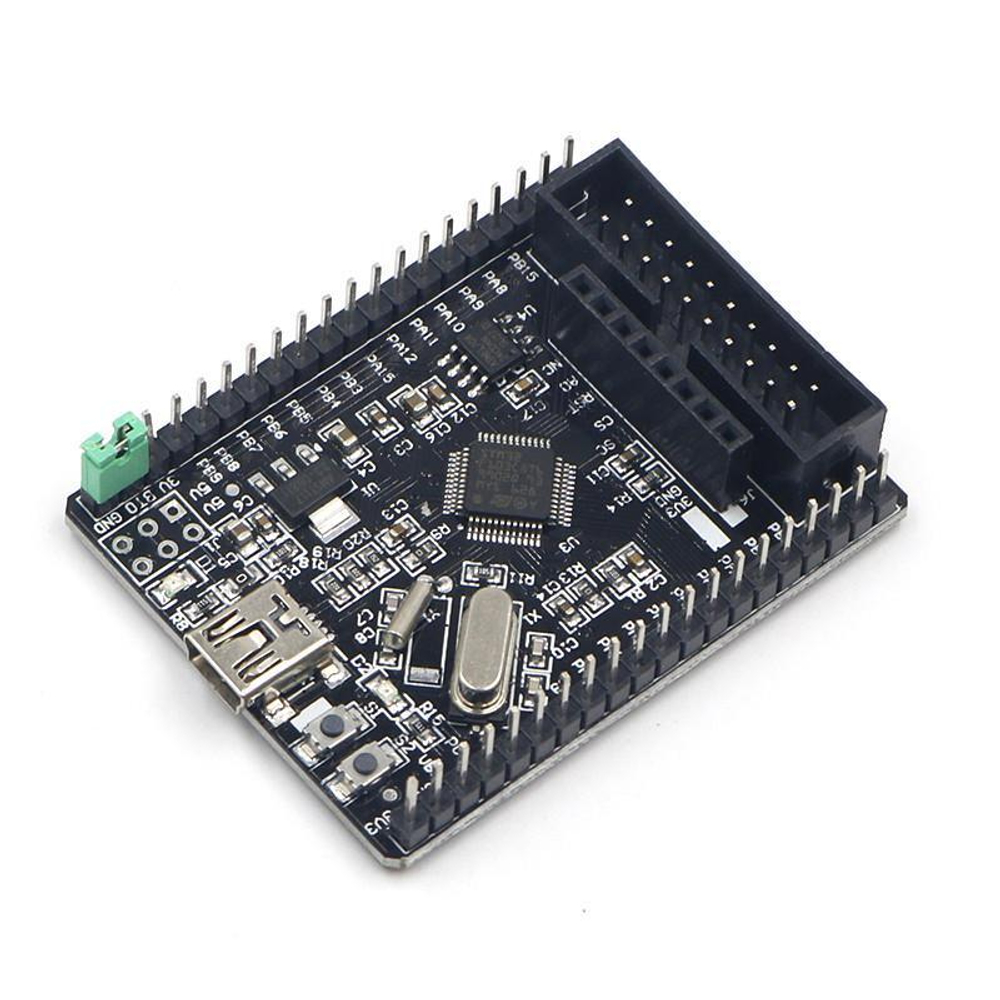

Отладочная плата на базе микроконтроллера STM32F103C8 архитектуры ARM Cortex M3, выполненного в корпусе LQFP48, работающего на частоте 72 МГц и обладающего 64 Кб флеш-памяти, а также 20 Кб оперативной.
Отладочная плата имеет встроенный кварцевый резонатор контроллера на 8Мгц, а также отдельный кварц для часов реального времени на 32.768KHz, а также отдельный разъем для подключения OLED LCD дисплеев.
Микроконтроллер обладает 40 портами ввода/вывода и двумя 16-канальными 12-битными аналого-цифровыми преобразователями. Имеет 7-ми канальный DMA контроллер и может работать со множеством интерфейсов связи: SPI, I2C, USARTs, USB и CAN.
Отладка STM32 Smart V2.0 может производиться через Serial wire debug (SWD) или 20-ти пиновый JTAG интерфейс.
На плате также предусмотрена дополнительная микросхема энергонезависимой памяти 24С04 объемом 4 КБит (512 Байт).
ОСНОВНЫЕ ДОСТОИНСТВА
- Скорость работы
- Множество поддерживаемых интерфейсов
- Большой объём памяти
- Встроенные часы
- 12-битный ШИМ
- 40 портов GPIO
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- DIY-проекты
- Прототипирование промышленных решений
- 3D-принтеры
- Робототехника

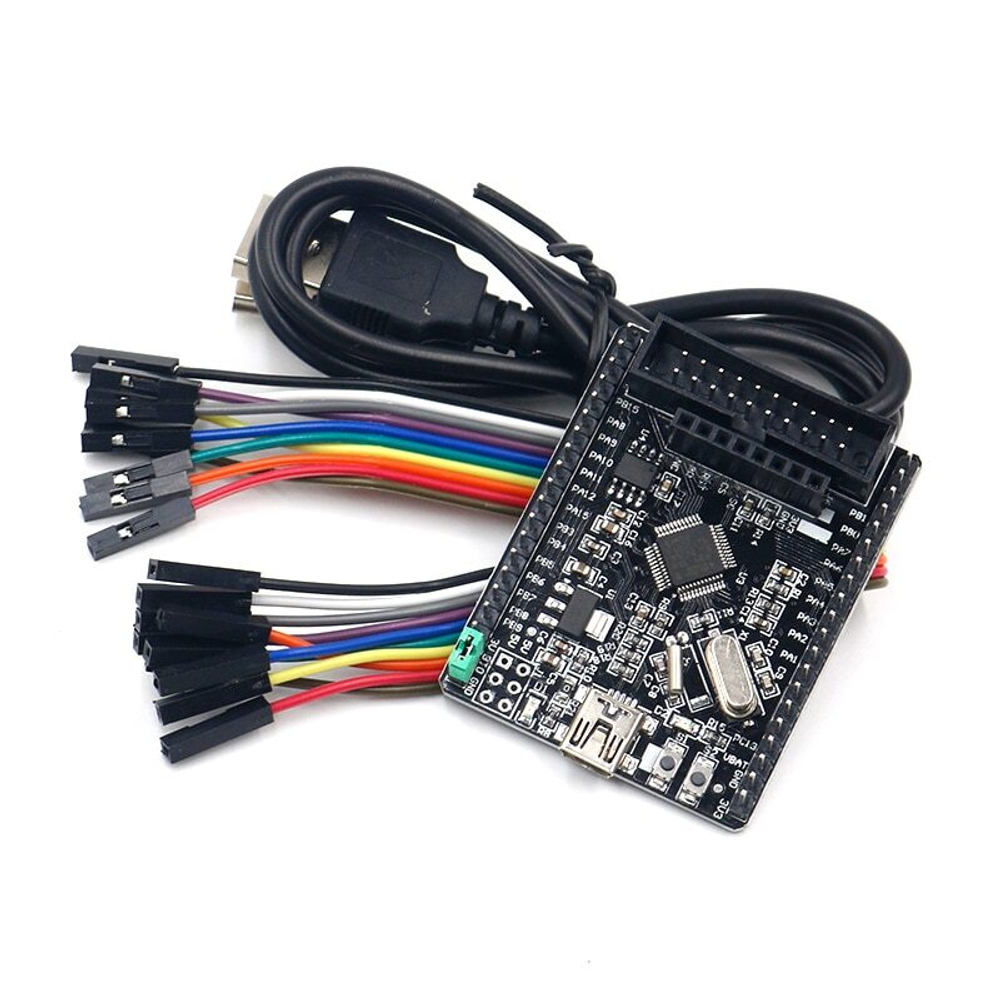

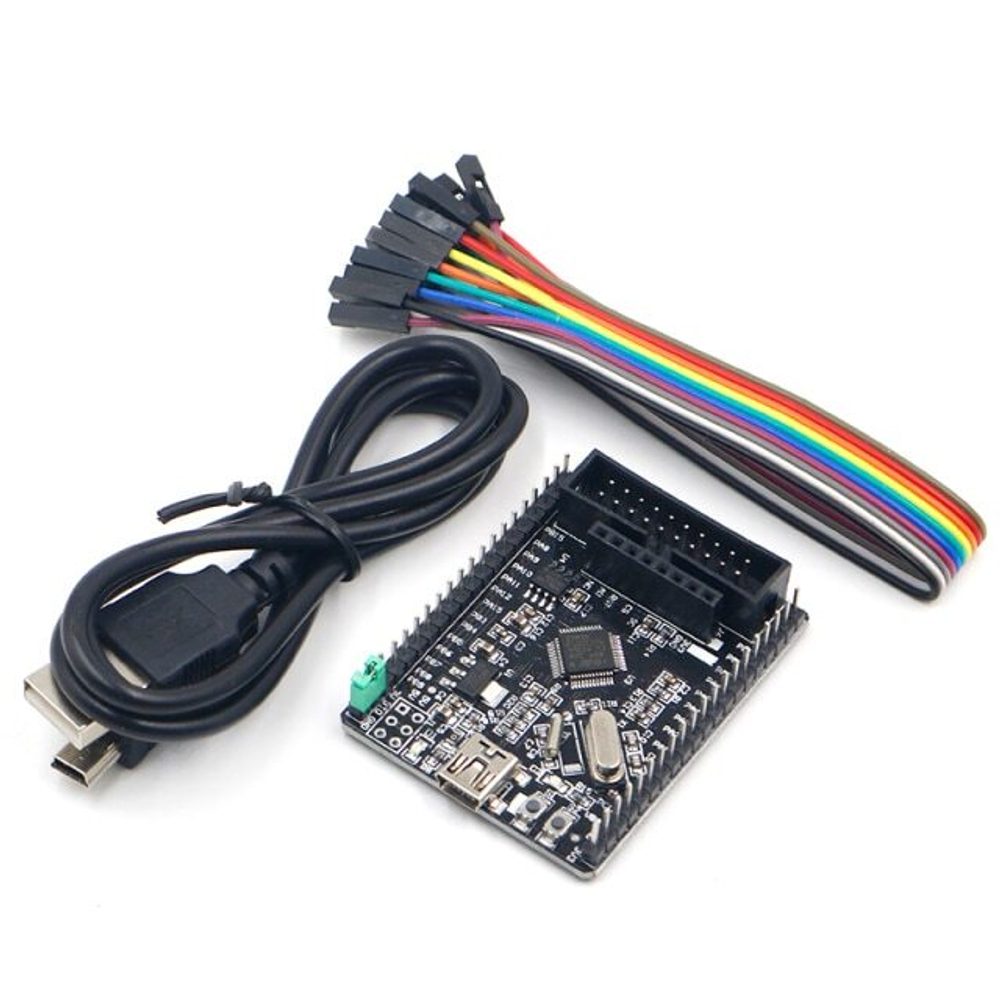

КОМПЛЕКТАЦИЯ
- 1 × Отладочная плата STM32 Smart V2.0
- 1 × USB – mini USB кабель
- 1 × 10-ти контактный провод “мама-мама”
