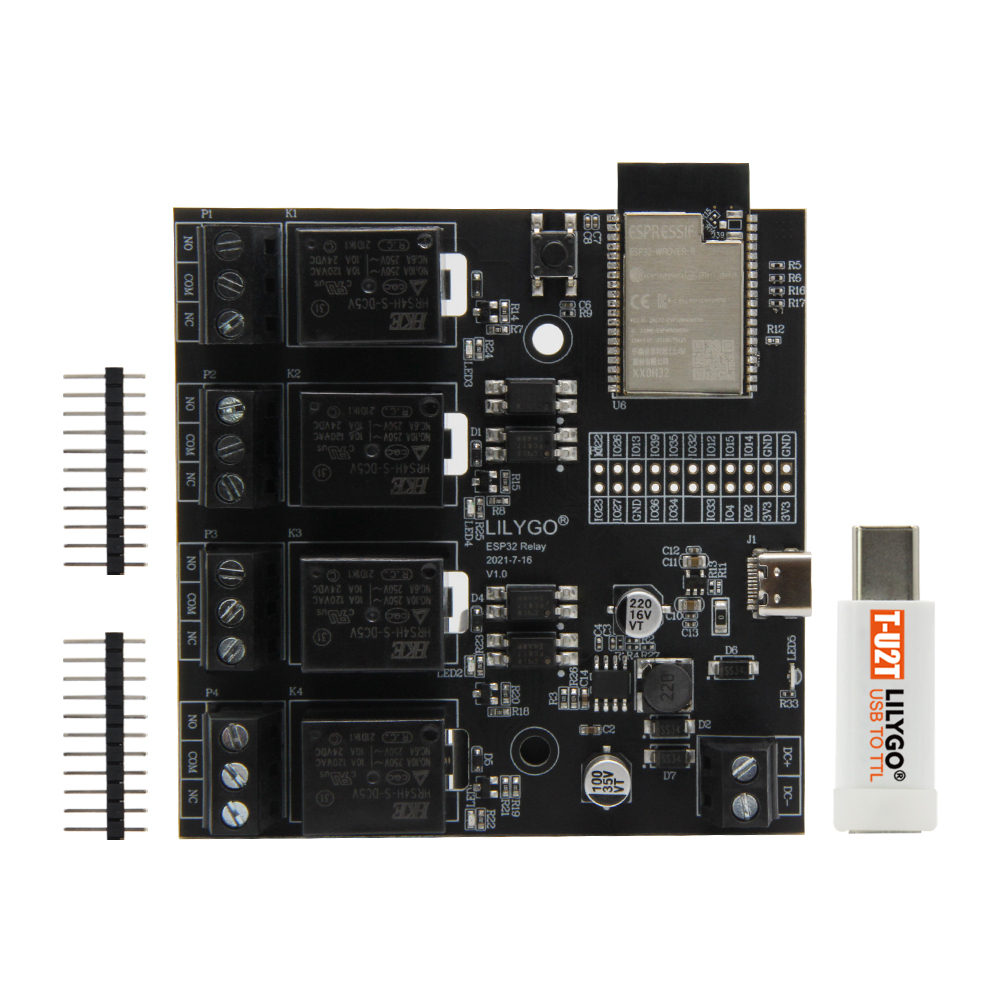

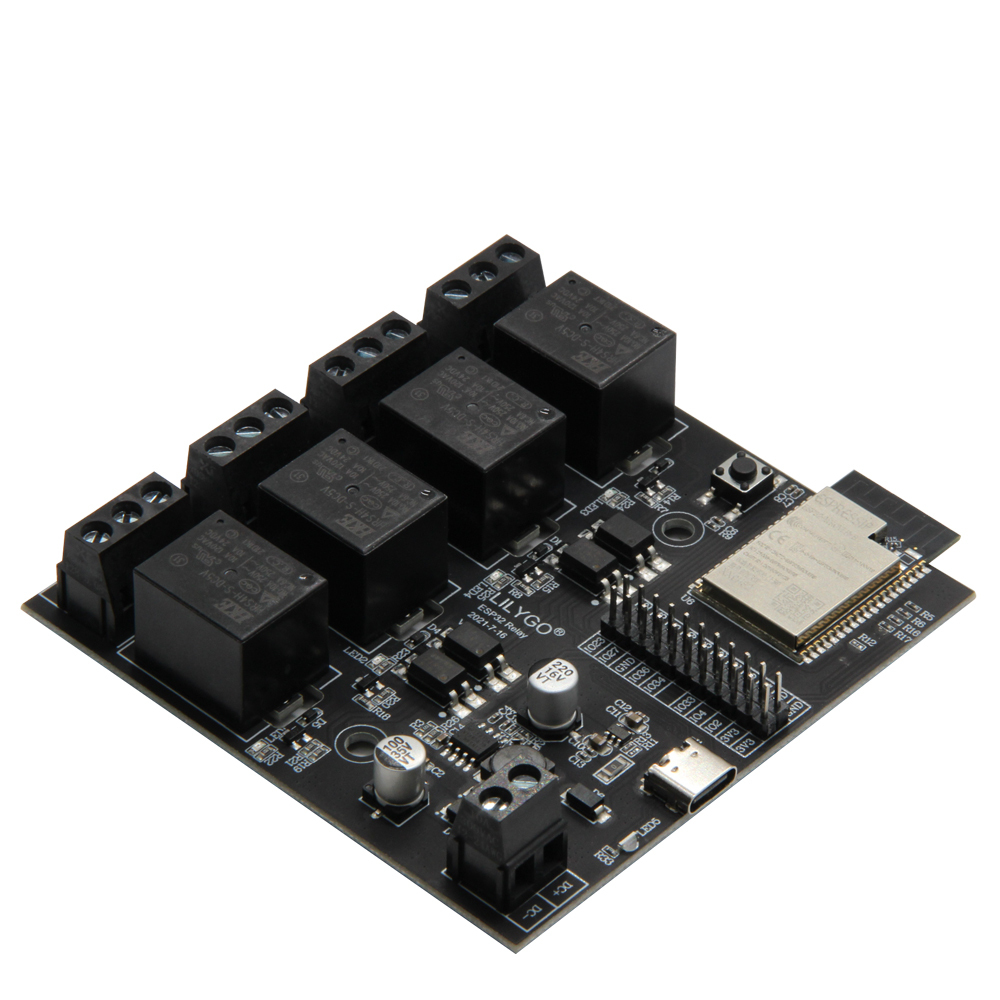

LilyGo T-Relay-4 — это плата ESP32 WiFi и BLE, оснащенная восемью реле 5 В, поддерживающими до 250 В переменного тока или 28 В постоянного тока, а также 16-контактным разъемом GPIO для расширения.
Плата предлагает более компактное решение, чем обычные двухплатные установки с платой ESP32 и отдельным 4-релейным модулем «Arduino», а также интегрирует оптроны для повышения безопасности.
Характеристики LilyGo T-Relay-4:
- Беспроводной модуль — модуль ESP32-WROVER-E с двухъядерным процессором ESP32 с возможностью подключения 2,4 ГГц WiFi 4 и Bluetooth 4.2, 4 МБ флэш-памяти, 8 МБ PSRAM
- Реле — 4x реле HRS4H-S-DC5V 5 В до 250 В переменного тока/10 А или 28 В постоянного тока/10 Ас изоляцией от октрона, синие светодиоды для индикации состояния
- Расширение — 16-контактный разъем (не запитанный) с GPIO, 3,3 В и GND
- USB — 1x USB Type-C для программирования через дополнительный ключ T-U2T через чип CH9102 USB to TTL
- Разное — кнопка сброса, красный пользовательский светодиод
- Источник питания — от 12 В до 24 В через 2-контактный клеммный блок
- Размеры — 17 х 8,5 х 1,8 см (длина 17,5 см с учетом антенны на плате модуля ESP32)

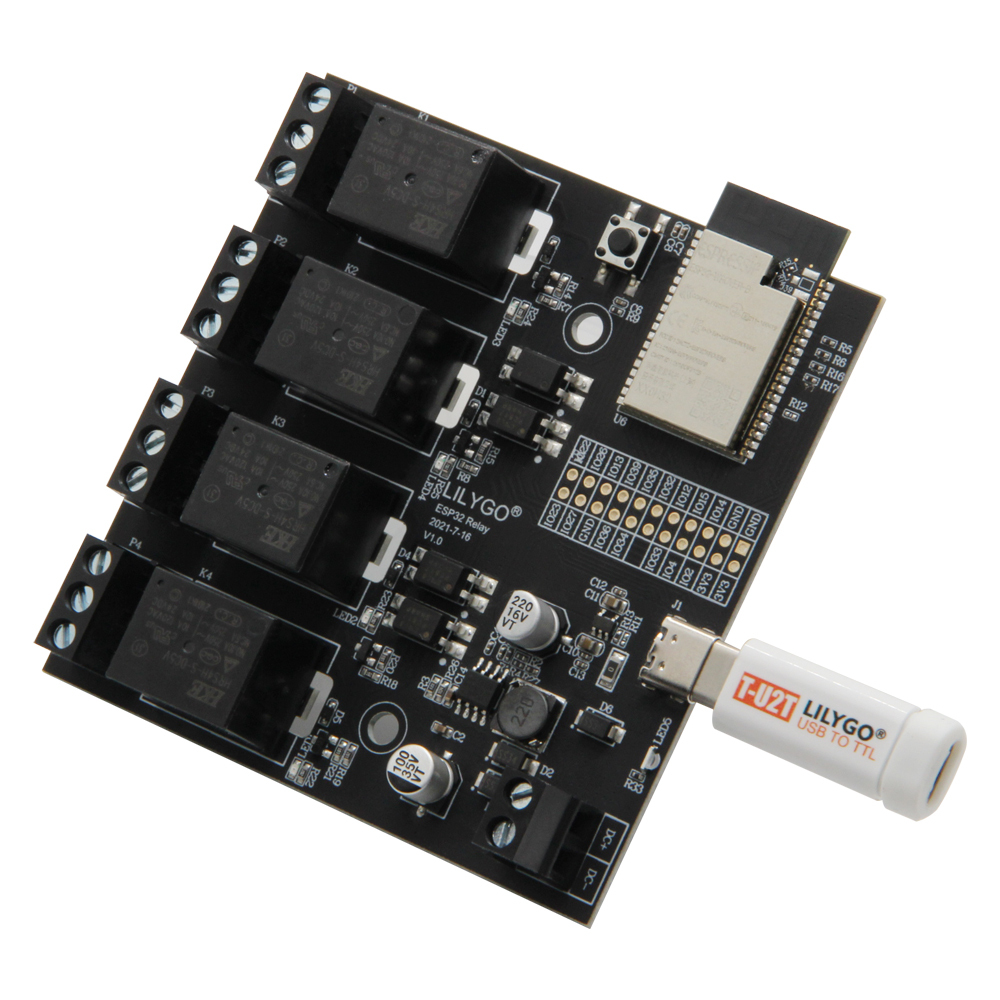

Плата может быть запрограммирована с помощью Arduino IDE или PlatformIO, а LilyGo предоставляет инструкции и примеры кода для управления реле через платформу Blynk IoT или веб-сервер, а также более простой пример blinky для последовательного включения и выключения реле. Обратите внимание, что, как и многие платы LilyGo, T-Relay-4 поставляется без встроенного чипам USB-to-TTL, и, вместо этого, пользователям потребуется подключить ключ T-U2T на основе чипа CH9102 для программирования модуля ESP32.
