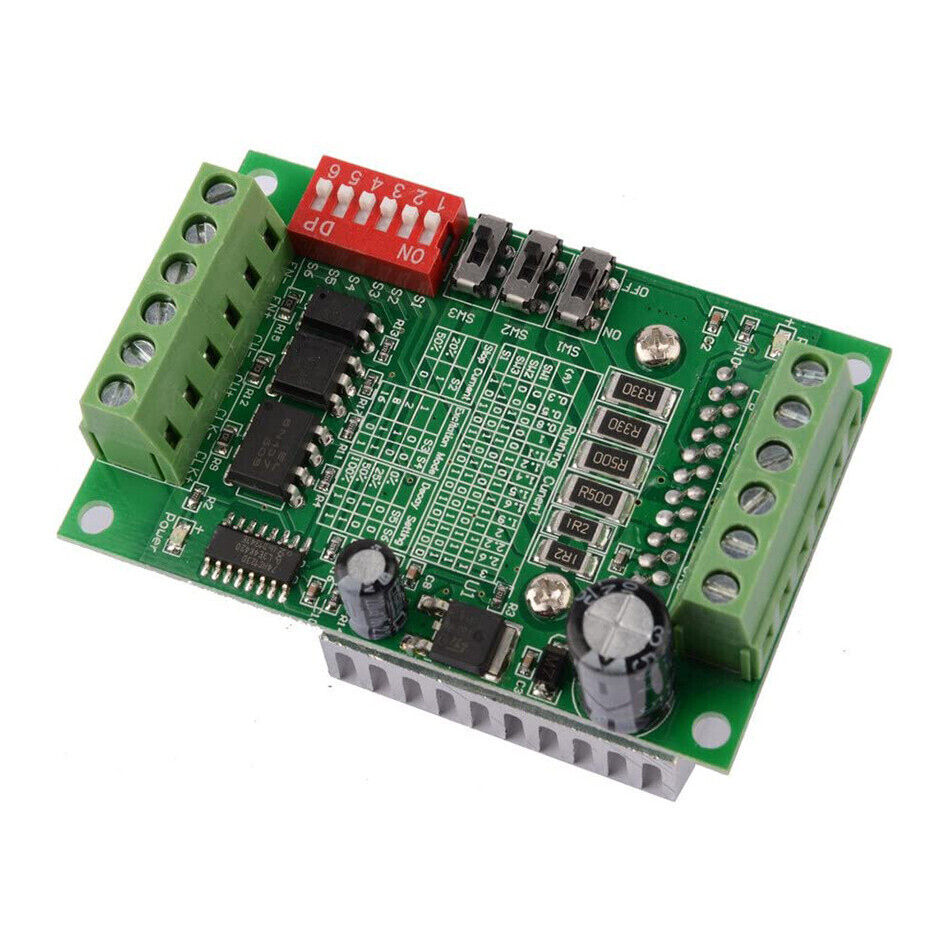

TB6560 3A Драйвер шаговых двигателей на 1 ось Mach3

TB6560 V2 - драйвер управления двухфазными шаговыми двигателями выполнен на специализированном чипе Toshiba TB6560AHQ с питанием 10В – 35В постоянного напряжения, предназначен для использования с двигателями типа NEMA17 – NEMA23 с максимальным током фазы до 3А. Широко используется в ЧПУ системах.Особенности:Напряжение питания 10В – 35В постоянного напряжения; Оптоизолированные входы сигналов управления; Делитель шага (микрошаг) – 1,2,8,16; Установка максимального тока – 14 ступеней.Основные характеристики:Входное напряжение: 10-35В постоянного напряженияВыходной ток: от 0.3A до3A (в пике 3.5А макс.)Температура эксплуатации -10～45℃Влажность: Не допускать конденсат и капли водыДополнительные условия: Не допускать проводящих газов и защищать от пылиРазмер: 75х50х35ммНазначение выводов:CLK+, CLK- Положительный и отрицательный выводы входа тактового сигналаCW+, CW- Положительный и отрицательный выводы входа управления направлением вращенияEN+, EN- Положительный и отрицательный выводы входа разрешения работы+24D, GND Положительный и отрицательный выводы подключения питанияA+, A- Выводы подключения I фазной обмотки двигателяB+, B- Выводы подключения II фазной обмотки двигателя
