Текстовый ЖК-экран на две строки по 16 символов подойдёт для создания интерфейса вашего устройства или отображения показаний датчиков.
Начинка

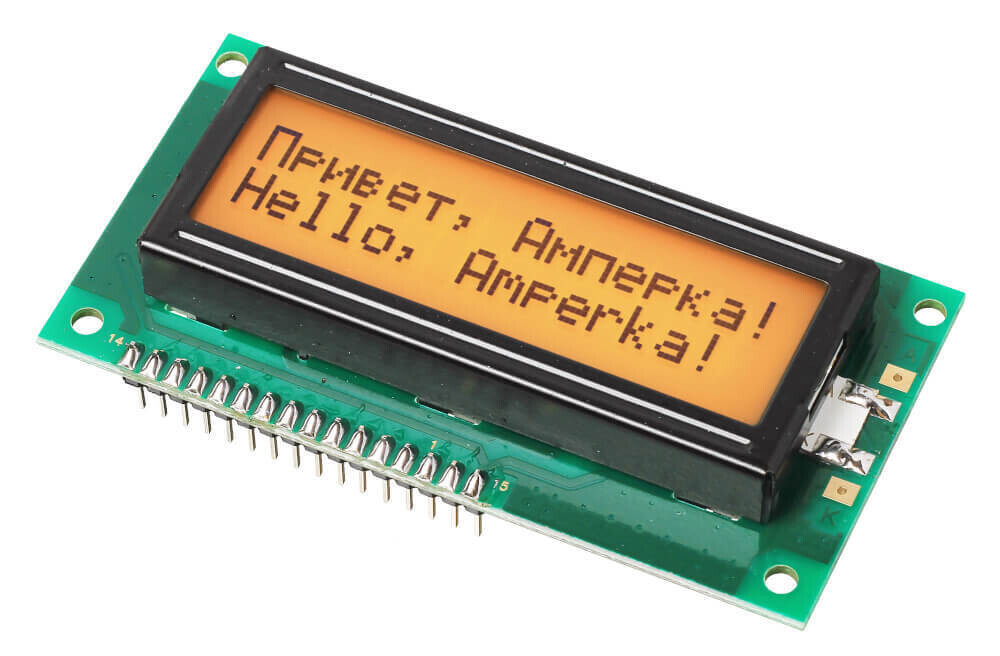

LCD-дисплей MT-16S2H компании МЭЛТ умеет выводить латиницу, кириллицу и набор зашитых типографских знаков. Знакогенератор также позволяет создать 8 собственных символов. На янтарном фоне экрана выводятся чёрные символы размером 5×8 точек — похожие дисплеи встречаются, например, в вендинговых аппаратах и турникетах общественного транспорта.
Дисплей управляется чипом Ангстрем КБ1013ВГ6, аналогичным Hitachi HD44780, который является стандартом де-факто для знакосинтезирующих LCD-дисплеев. Это даёт полную совместимость с зарубежными моделями экранов.
Встроенная LED-подсветка экрана включается подачей питания на соответствующие пины.
Программирование
Для работы с дисплеем существуют готовые библиотеки для Arduino IDE и визуальной среды программирования XOD IDE. Также им можно управлять в среде Espruino Web IDE или Raspbian.
Комплектация
- 1× Знакосинтезирующий дисплей
Характеристики
- Модель: МЭЛТ MT-16S2H-2FLA
- Тип дисплея: жидкокристаллический (LCD)
- Тип подсветки: светодиодная (LED)
- Индикация: 2 строки по 16 символов
- Цвет: монохромный
- Цвет символов: чёрный
- Цвет фона: янтарный
- Драйвер матрицы: Ангстрем КБ1013ВГ6
- Интерфейс: параллельный 4/8 бит
- Напряжение питания: 5 В
- Максимальный ток потребления: 1 мА
- Потребляемый ток подсветки: 100 мА
- Напряжение логических уровней: 3,3–5 В
- Габариты: 84×44×13 мм
