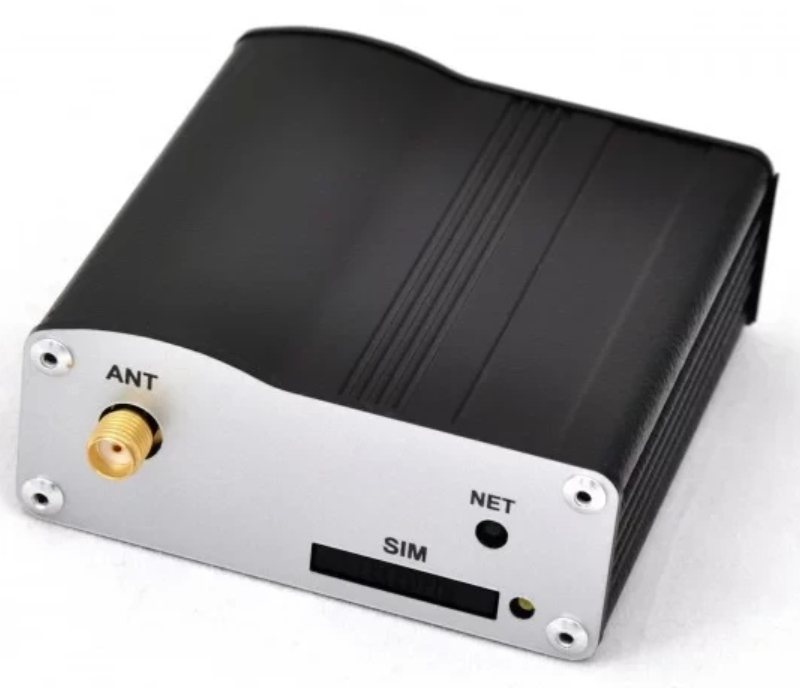

Модем GSM Teleofis RX100-R COM GPRS

Модем Teleofis RX100-R COM GPRS, GPRS class 10 с перезагрузкой, подключение COM порт (RS-232), внешнее питание 6-28 В.

GSM модем "TELEOFIS RX100-R COM GPRS"– это универсальный промышленный GSM модем. RX100-R является отличной альтернативой существующим импортным моделям с последовательным портом.

Для обеспечения удаленного снятия показаний приборов GSM модем TELEOFIS RX100-R успешно подключается к различным типам приборов учета электроэнергии, тепла, воды и газа. Стандартный последовательный порт обеспечивает трансляцию данных от и к прибору.  GSM модем RX100-R совместим со всеми типами популярных приборов учета ресурсов с портом RS232.

Для обеспечения надежной работы в GSM модем обладает таймером перезагрузки, который позволяет перезагружать модем с заданным интервалом времени. Заводская установка - раз в 24 часа.

Модемы RX100  хорошо себя зарекомендовали в сегменте промышленной автоматики.  Модемы имеют ряд рекомендаций к применению от ведущих производителей.

Область применения GSM модемов:

•     Телеметрия, удаленное снятие показаний приборов учета
•     Удаленный контроль датчиков и аппаратуры
•     Платежные и вендинговые терминалы самообслуживания
•     Доступ в Интернет

GSM GPRS модем служит для передачи данных в режиме CSD и выхода в интернет через GPRS . Подключение через последовательный интерфейс RS232 (COM порт). Питание от внешнего источника 6-28 В.

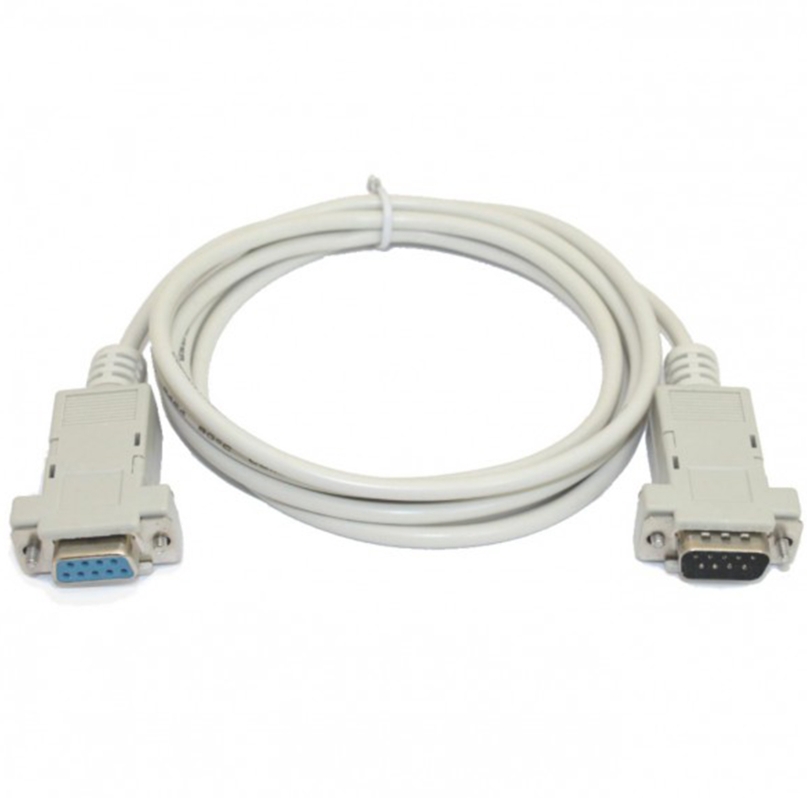

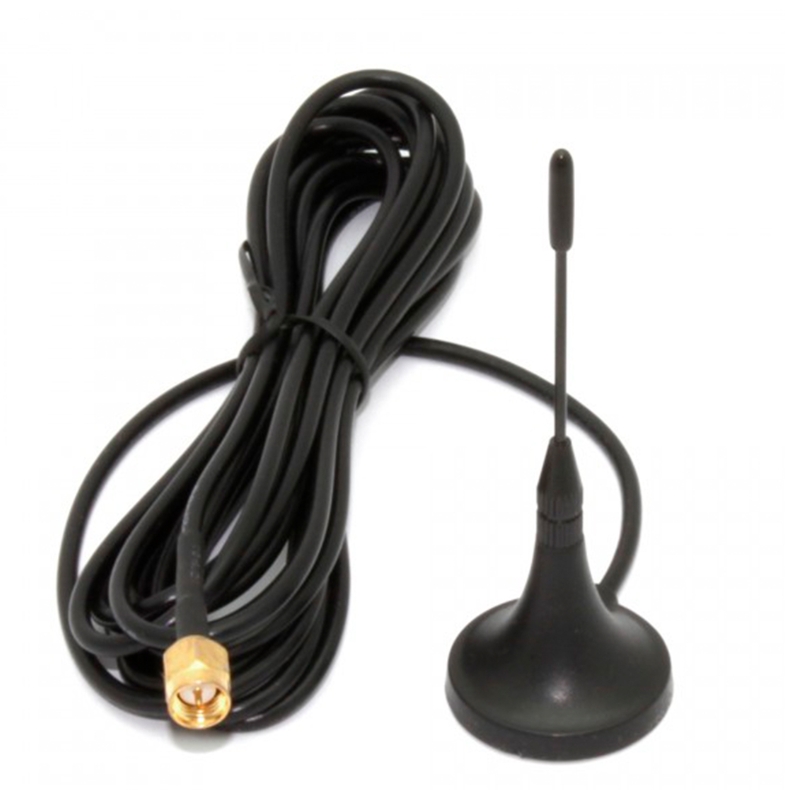

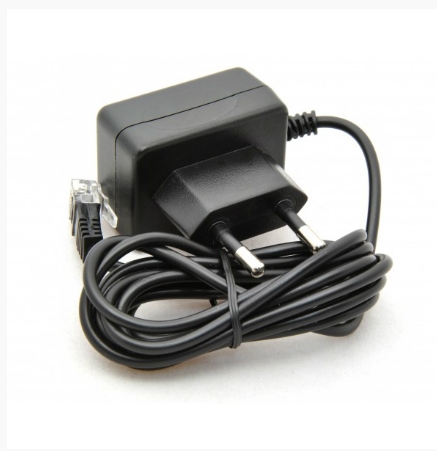

Для работы модема необходимы: блок питания 12В 500мА, антенна GSM и интерфейсный кабель RS232. (ИДЁТ В КОМПЛЕКТЕ С МОДЕМОМ)

Основные характеристики:

•     Двухдиапазонный EGSM 900/ DCS 1800
•     GSM модуль Telit GL868-Dual
•     Выходная мощность 2Вт( EGSM 900) и 1Вт( DCS 1800)
•     CSD 9,6 кбит/с
•     USSD
•     GPRS: multi-slot class 10
•     GPRS: mobile station class B
•     GPRS : скорость приема – до 85.6 кбит/с , передачи до 42.8 кбит/с
•     Встроенный TCP/IP стек
•     SMS : MT, MO, CB, text and PDU mode
•     Поддержка SIM карт: 1,8В или 3В
•     Факс : Group 3, class 1

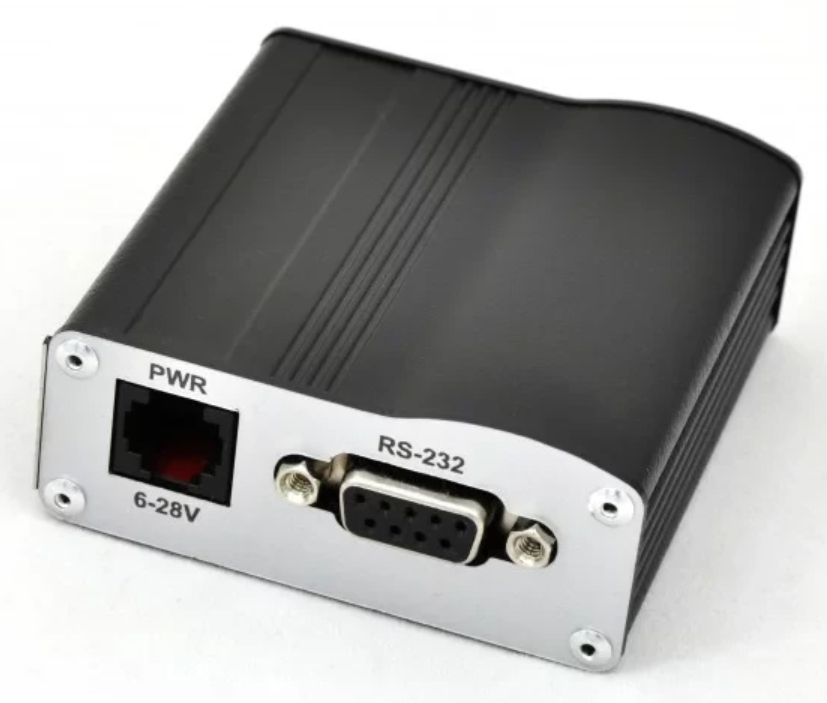

•     Внешний интерфейс : RS-232 COM порт
•     Антенный разъем : SMA
•     Питание :  внешний источник 6-28В
•     Габариты корпуса модема:67 x 65 x 28 мм
•     Вес : 95 гр.
•     Температура раб.: -40... +85°C.
• Через TTL - RS232 преобразователь модем легко подключается к микроконтроллеру поддерживающим аппаратный и программный UART.
• Atmel, stm32,esp8266,esp32 и др.
• Так-же модем можно подключить к ПК (Windows, Linux, macOS, Android) напрямую через интерфейс RS-232, или USB-RS-232 преобразователь.
• Управление модемом через стандартные AT-команды.

• AT<команда>=<значение> — записать параметр.
• AT<команда>? — считать текущую настройку.
• AT<команда>=? — показать диапазон доступных значений.

• AT — Тест связи с модемом. Если всё подключено правильно, модем вернет OK.
• ATI — Вывод общей информации о встроенном GSM-модуле (производитель, модель, версия прошивки).
• AT+CMEE=2 — Включение расширенного вывода ошибок в текстовом формате (вместо кодов вроде ERROR 15 модем будет писать понятную причину).

• AT+CPIN? — Проверка статуса SIM-карты. Если возвращает +CPIN: READY, карта активна и готова к работе (PIN-код не требуется или уже введен).
• AT+CSQ — Уровень сигнала сотовой сети. Возвращает значения от 0 до 31 (где 0 — сигнала нет, а 31 — отличный прием). Оптимально для работы: выше 12-15 пунктов.
• AT+CREG? — Статус регистрации в сети. Ответ +CREG: 0,1 означает успешную регистрацию в домашней сети, а 0,5 — в роуминге.

• AT+IPR=<скорость> — Фиксация скорости COM-порта модема (например, AT+IPR=9600 или AT+IPR=115200).
  • Важно: По умолчанию часто стоит автоопределение скорости (AT+IPR=0), однако при подключении к промышленным приборам учета (счетчикам) настоятельно рекомендуется жестко фиксировать скорость связи! [1]
• ATE0 / ATE1 — Выключить / включить эхо (дублирование вводимых символов в окне терминала). При работе со счетчиками по RS-485 эхо обычно отключают (ATE0).

• ATD<номер_телефона>; — Совершить исходящий вызов в режиме CSD (обязательно ставить точку с запятой в конце).
• ATA — Ответить на входящий вызов (если отключен автоответ).
• ATH — Положить трубку (разорвать текущее соединение).
• ATS0=<количество_гудков> — Настройка автоматического ответа на входящий CSD-звонок. ATS0=1 — модем снимет трубку после первого гудка, ATS0=0 — автоответ полностью отключен.

• AT+CMGF=1 — Перевод модема в текстовый режим отправки SMS (позволяет писать текст латиницей напрямую).
• AT+CMGF=0 — Перевод модема в PDU-режим. Требуется для отправки кириллицы (смс на русском языке) с помощью кодирования текста в HEX-последовательности.
• AT+CMGS="<номер_телефона>" — Команда на отправку SMS (после ввода нажимается Enter, вводится текст, а завершается отправка комбинацией клавиш Ctrl+Z).

• AT&W — Сохранить измененные параметры в энергонезависимую память модема. Если не применить эту команду, то после перезагрузки или отключения питания модем вернется к старым настройкам.
• AT&F — Сброс всех текущих параметров на заводские настройки по умолчанию.

1. Подключите модем к компьютеру через последовательный порт RS-232 (или через переходник USB-to-RS232).
2. Подайте на модем питание.
3. Откройте любую терминальную программу: официальную утилиту TELEOFIS RX Configuration Tool, PuTTY, HyperTerminal или Termite.
4. Выберите COM-порт устройства, установите скорость (по умолчанию обычно 9600) и обязательно включите в настройках терминала опцию "Отправлять в конце CR" (или CR+LF).
