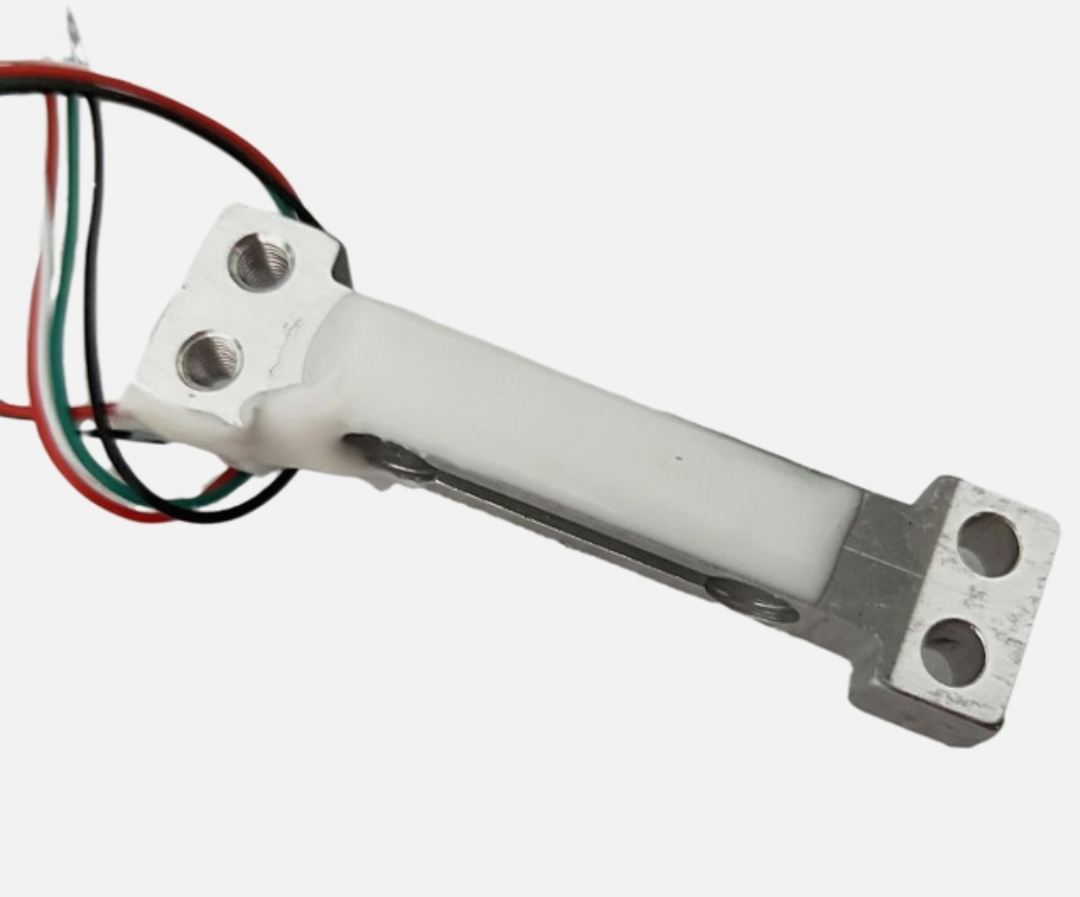

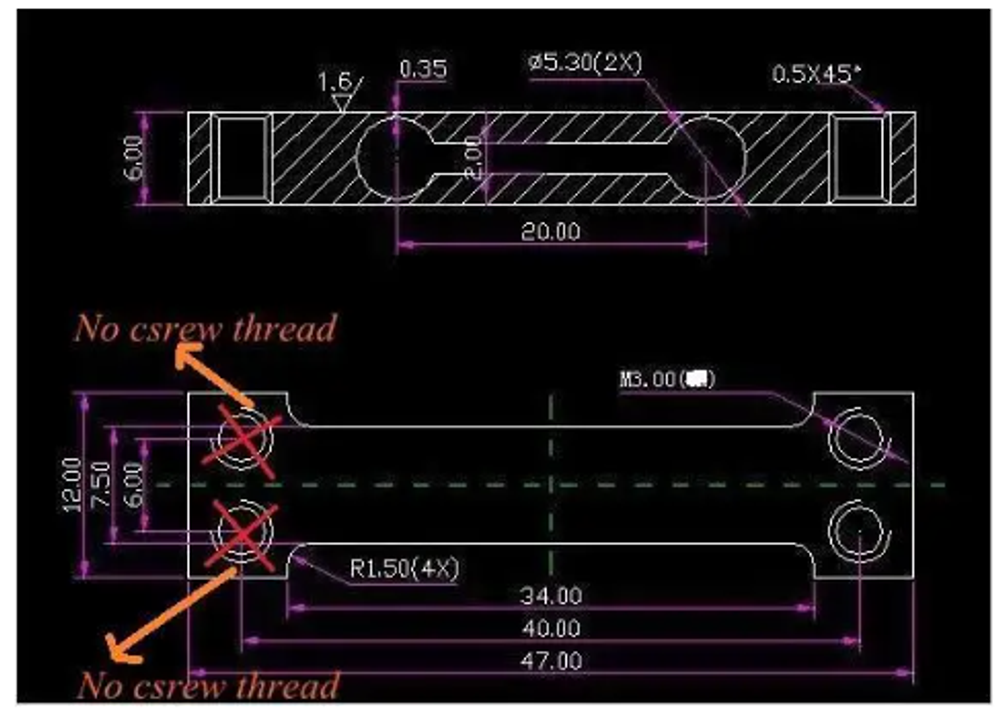

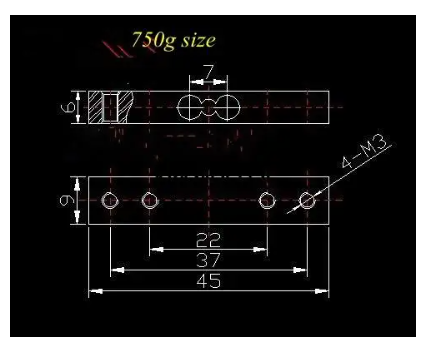

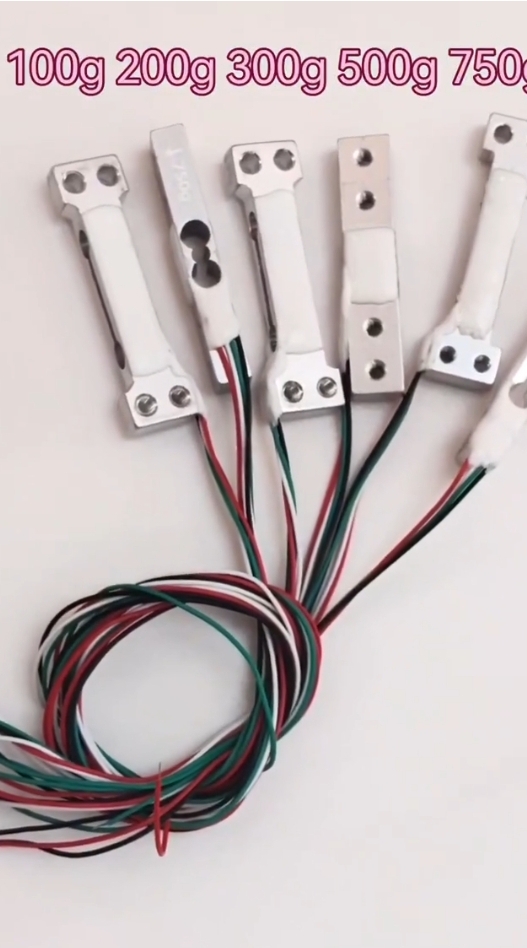

Arduino-модуль HX711 на основе АЦП со встроенным усилителем HX711 предназначен для получения данных с тензодатчиков ( датчиков, преобразующих величину деформации в электрический сигнал). Основа модуля – специализированная микросхема HX711, имеет АЦП с разрешением 24 бит, благодаря чему обеспечивается высокая точность измерений (для сравнения – разрешение АЦП, встроенного в Arduino 10 бит). Модуль имеет 2 канала А и В, к которым можно подключить два тензодатчика. Для канала A коэффициент усиления равен 64 или 128, для канала B коэффициент усиления равен 32. Модуль работает с частотой измерения 80 Гц.
Технические характеристики HX711
- Напряжение питания – 6-5.5 В
- Рабочее напряжение – 5 В
- Количество каналов подключения тензодатчиков – 2
- Коэффициент усиления – 32, 64, 128
- Дифференциальный вход с напряжением – ± 40 мВ
- Разрядность АЦП – 24 бит
- Частота измерений – 80 Гц
- Рабочий ток <10 мА
- Рабочая температура – -40 – 85 °С
- Размеры: 38x21x10 мм
Подключение модуля HX711 к плате Arduino
Модуль HX711 имеет два разъема J1 и J2.

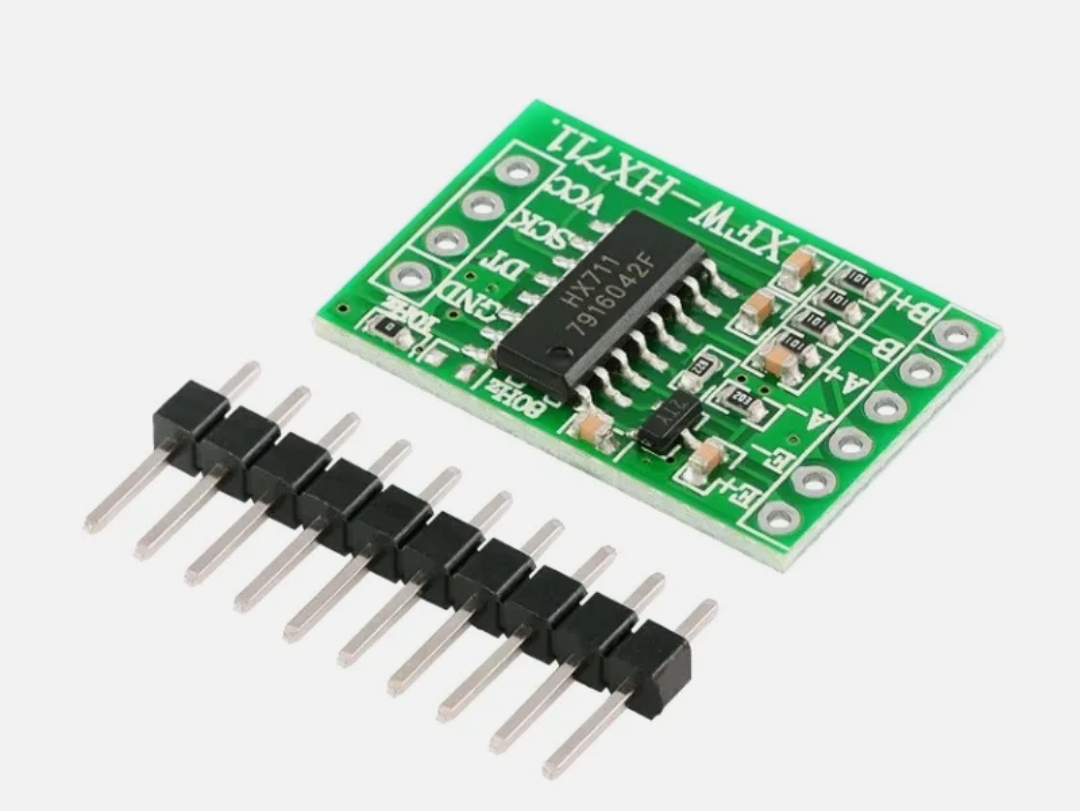

Модуль HX711
Назначение контактов разъема JP1:
- E+, E- питание тензодатчиков;
- A-, A+ дифференциальный вход канала А;
- B-, B+ дифференциальный вход канала B.
Назначение контактов разъема JP2:
- VCC - напряжение питания;
- GND – общий контакт;
- DT – линия данных;
- SCK – линия синхронизации.
Схема соединений модуля HX11, тензодатчика и платы Arduino.
