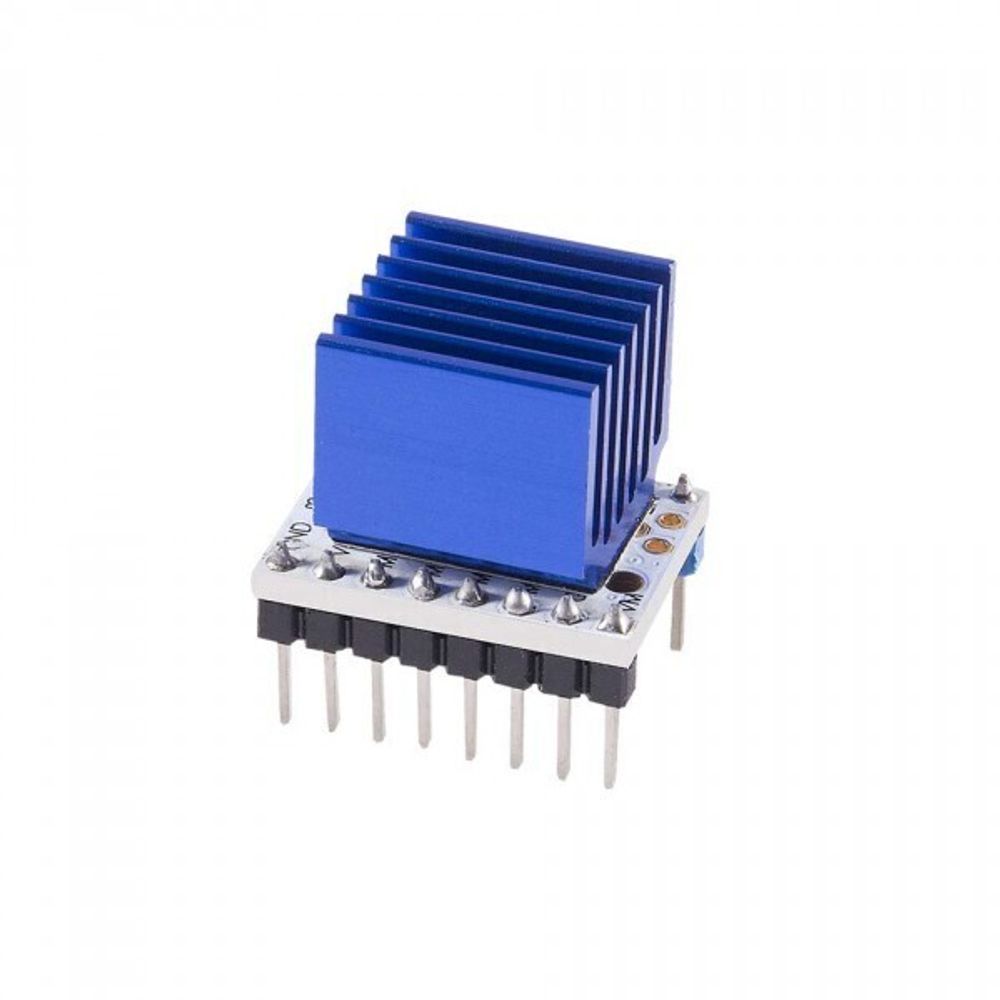

Драйвер шагового двигателя TMC2208 V1.2
Описание
Передовой драйвер для управления шаговыми двигателями, представляющий собой улучшенную версию популярной модели TMC2100. Отличается повышенной мощностью и исключительной бесшумностью работы.
Ключевые преимущества
-
Ультра-тихая работа благодаря инновационному режиму stealthChop2
-
Повышенные ускорения при сохранении низкого уровня шума
-
Гибкая настройка микрошага до 1/256
-
Полная совместимость с драйвером A4988
-
Эффективное охлаждение с возможностью установки радиатора
Технические характеристики
-
Ток обмотки:
-
до 1 А (без радиатора)
-
до 2 А (с радиатором)
-
-
Напряжение обмотки: 4.75–36 В
-
Питание драйвера: 3.3–5 В
-
Интерфейс управления: STEP/DIR (с возможностью переключения на UART)
Режимы работы
-
stealthChop2: автоматическая оптимизация настроек для минимизации шума (активен по умолчанию)
-
spreadCycle: снижение резонанса и повышение плавности хода (активируется через UART)
Особенности настройки
-
Расчет тока драйвера: I = Vref × 1.9 / 2.5
-
Ток по умолчанию: 0.5 А (Vref ≈ 0.65 В)
-
Максимальный ток: 2.0 А
Важные рекомендации
-
Измеряйте напряжение Vref только при отключенном двигателе
-
Используйте специальную керамическую отвертку для регулировки потенциометра
-
Устанавливайте радиатор с соблюдением изоляции компонентов
Совместимость
Драйвер полностью совместим с популярными системами управления и может быть легко интегрирован в существующие проекты на базе A4988.
Идеально подходит для:
-
3D-принтеров
-
ЧПУ станков
-
Автоматизированных систем
-
Точных позиционирующих механизмов
