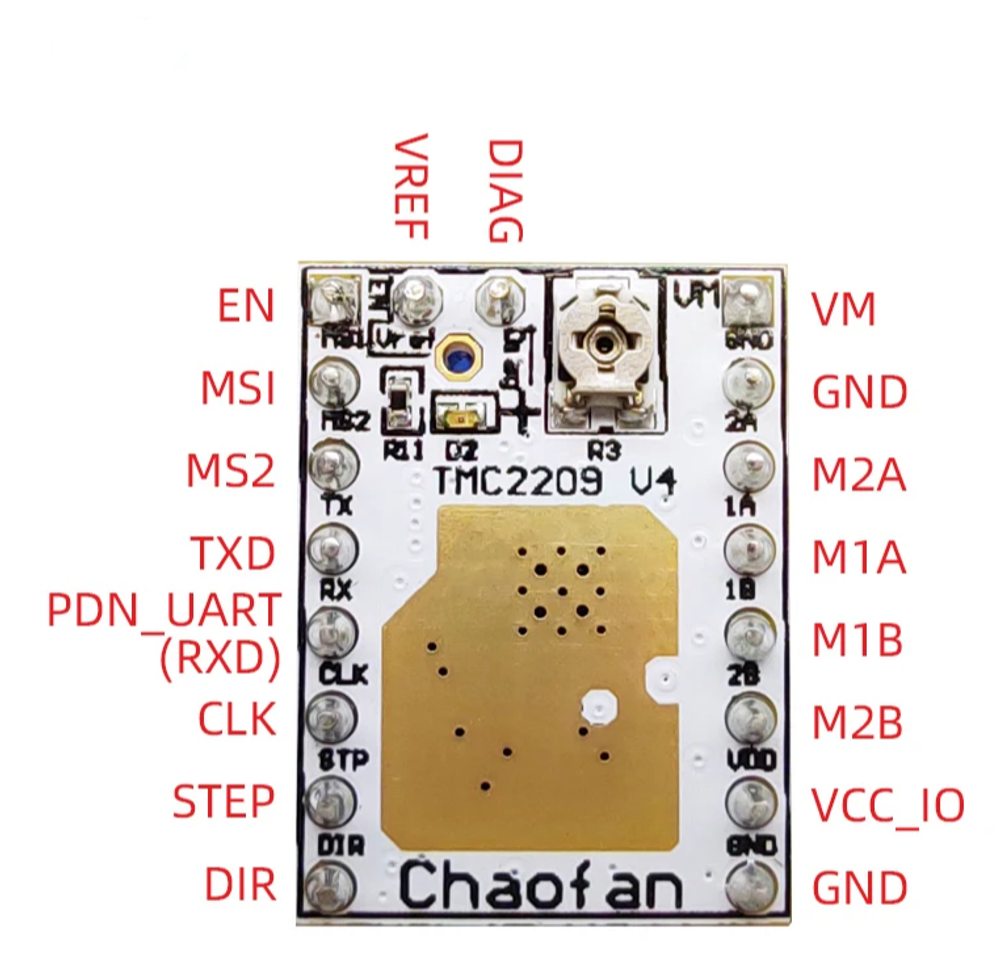

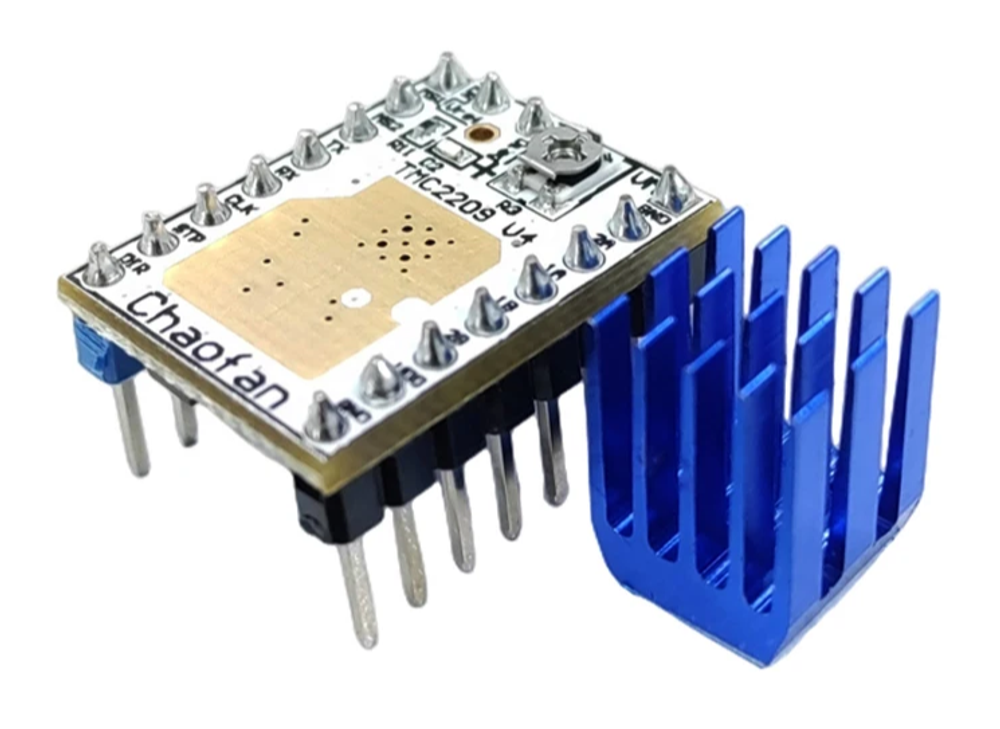

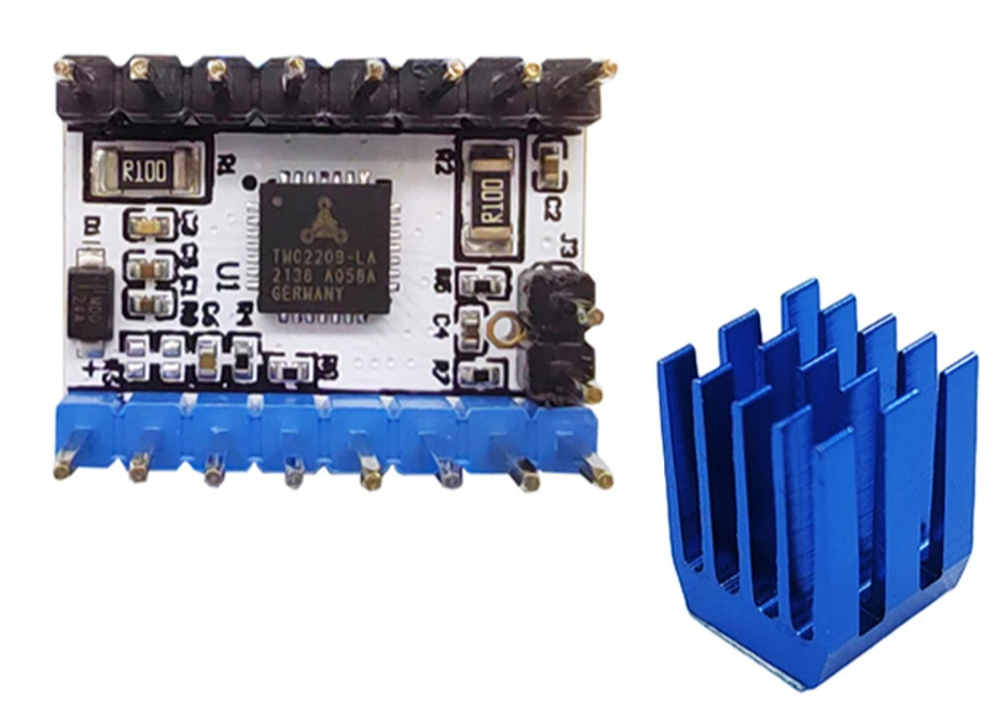

Драйвер шагового двигателя TMC2209 - предназначен для управления биполярными моторами(шаговыми двигателями), которые используются в CNC станках, 3D принтерах, в лазерных гравировальных станках, станках с ЧПУ и других электронно-механических устройствах для прецизионной обработки. Драйвер ШД TMC2xxx в отличие от A4988, позволяет снизить уровень шума издаваемый шаговыми двигателями. Подходит для любых биполярных шаговых моторов NEMA17 и NEMA23. Высокой КПД из-за низкого внутреннего сопротивления и как следствие меньше нагрев микросхемы. Расположение выводов платы совместимо с платами CNC ShieДрайвер шагового двигателя TMC2209 обеспечивает эффективное управление биполярными моторами в различных устройствах для высокоточной механической обработки. Он способен снижать шум от работы шаговых двигателей по сравнению с другими драйверами, например, A4988. Данный драйвер подходит для использования с большинством моделей биполярных шаговых моторов NEMA17 и NEMA23 благодаря высокому коэффициенту полезного действия и малому внутреннему сопротивлению, что также способствует уменьшению нагрева микросхемы. Разъемные выводы данной модели полностью соответствуют стандартам плат CNC Shield и RAMPS 1.4.
Кроме того, данный драйвер оснащен функциями определения нагрузки и остановов, пассивным торможением, выбегом и автоматическим отключением. Есть встроенный генератор импульсов для независимого перемещения и полная система защиты и диагностики.ld и RAMPS 1.4
Формула для расчета и настройки тока мотора: Irms = Vref * 0.71 A, где Vref - опорное напряжение, Irms - ток ШД
Характеристики:
- Напряжение питания: 4,75–29 В
- Напряжение TTL: 3,3–5 В
- Выходной ток (RMS): 2 А
- Пиковый ток: 2,8 А
- Режим управления: STEP/DIR или UART
- Режим ожидания с низким энергопотреблением: Да
- Микрошаг – 1/2, 1/4, 1/8 и 1/16 с возможностью интерполяции (MicroPlyer™) до 1/256
- Определение нагрузки и обнаружение остановок: Да
- Пассивное торможение, выбег и автоматическое отключение: Да
- Интегрированный генератор импульсов для автономного движения: Да
- Полная защита и диагностика: Да
