Модули TP4056 с защитой и без отличаются только функцией защиты аккумуляторов, а характеристики, касающиеся заряда литиевых аккумуляторов у них идентичные. Естественно, габариты у них тоже отличаются.

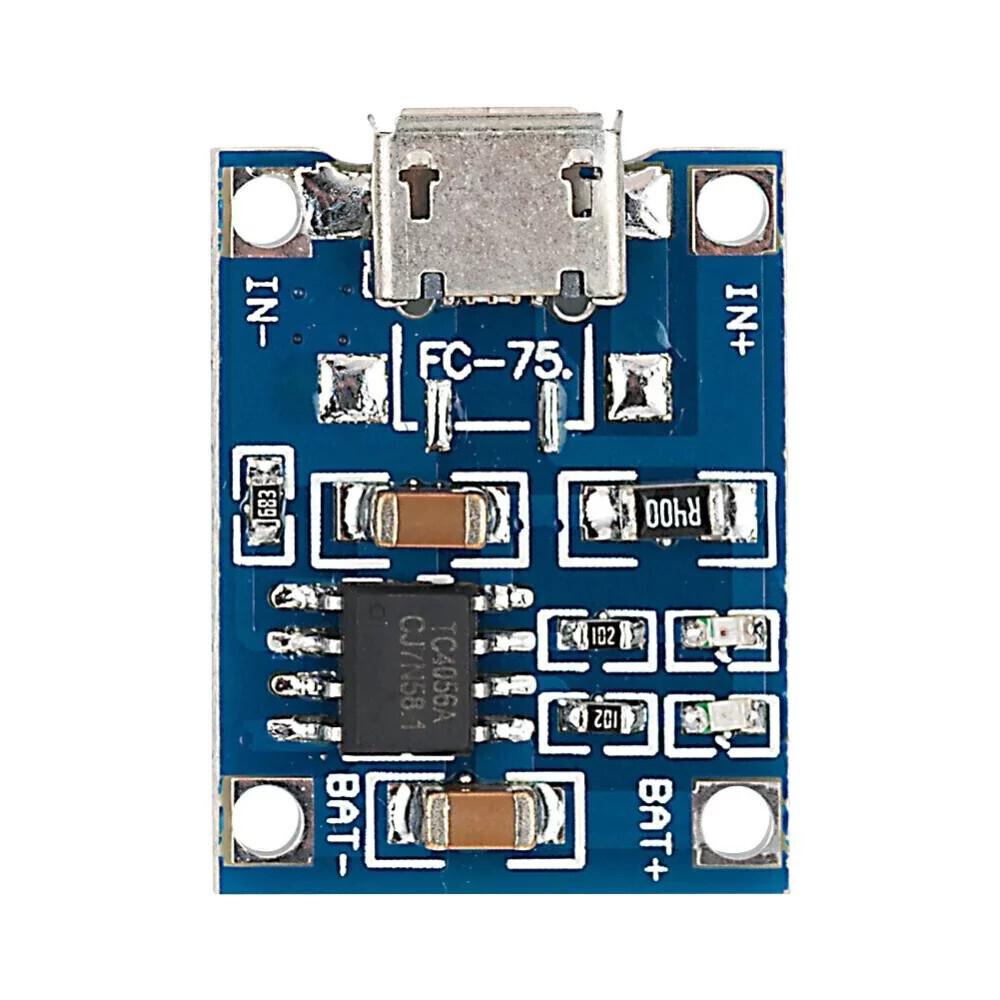

Характеристики модуля TP4056 без защиты:
Рекомендуемое входное напряжение: 5 В
Диапазон входных напряжений: 4.5 – 8 В
Максимальный ток заряда по умолчанию: 1000 мА
Напряжение прекращения заряда: 4.2 В (± 1%)
Размер платы: 23 мм x 17 мм
Статусы светодиодов: красный – заряд, синий (зеленый) – заряд окончен
Характеристики модуля TP4056 с защитой:
Рекомендуемое входное напряжение: 5 В
Диапазон входных напряжений: 4.5 – 8 В
Максимальный ток заряда по умолчанию: 1000 мА
Напряжение отключения аккумулятора при разряде: 2.5 В
Максимально допустимый ток разряда: 3 А
Напряжение прекращения заряда: 4.2 В (± 1%)
Размер платы: 27 мм x 17 мм
Статусы светодиодов: красный – заряд, синий (зеленый) – заряд окончен
Принципиальная схема модуля TP4056 с защитой и без
Типовая принципиальная схема модуля TP4056, которую можно найти в datasheet, предусматривает подключение датчика температуры, для измерения температуры аккумулятора.
Продаваемые на АлиЭкспресс модули TP4056 не предусматривают возможности подключения датчиков температуры, но при желании можно все-же подпаяться в нужные места на плате. Вот принципиальная схема модулей TP4056 с AliExpress.
Принципиальная схема модуля TP4056 с защитой дополняется еще схемой защиты.
Подключение модуля заряда TP4056 с защитой и без защиты
Подключение модулей TP4056 с защитой и без защиты к источнику питания и к аккумулятору, а также в последствии к потребителю, немного отличается. Плата заряда без защиты имеет четыре вывода, два для входного напряжения и два для подключения аккумулятора, а также разъем для подключения питания. Питание подается на IN+ и на IN-, а аккумулятор подключается к выводам BAT+ и BAT-.
