Описание

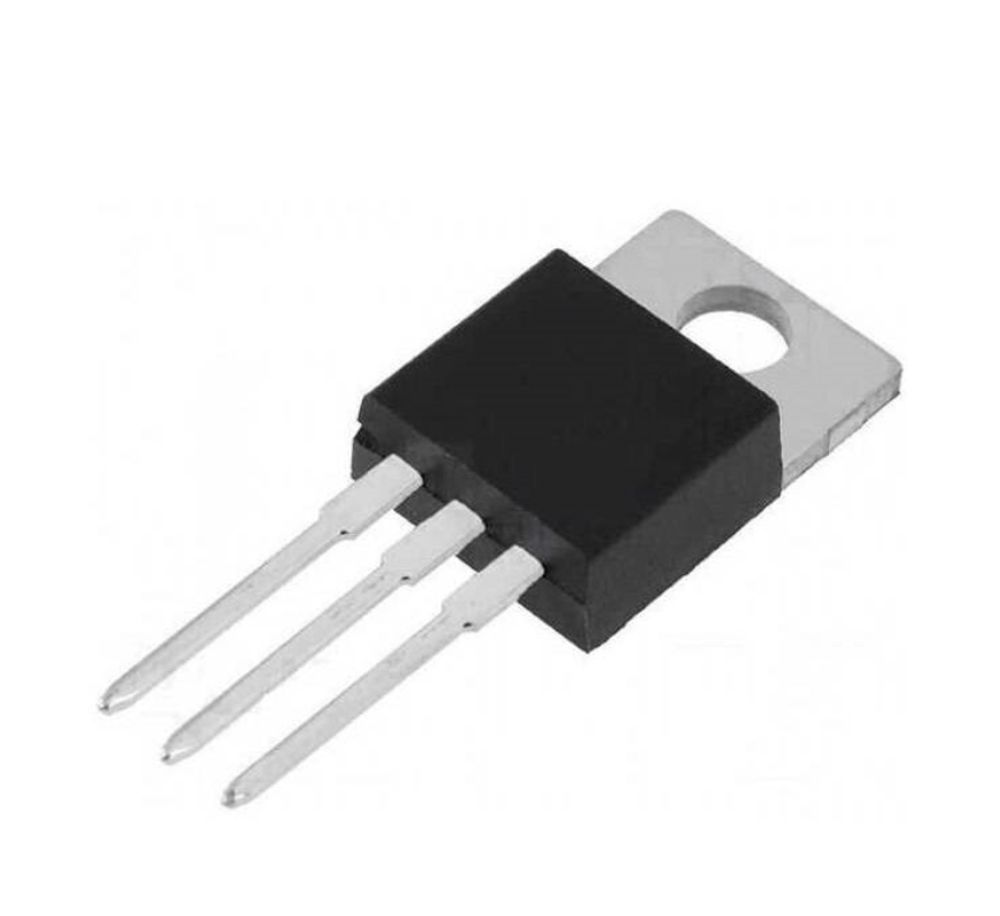

IRF540N — это мощный N-канальный полевой транзистор (N-MOSFET), выполненный по технологии HEXFET. Благодаря низкому сопротивлению открытого канала и высокой скорости переключения, он широко применяется в силовой электронике, схемах управления двигателями и импульсных источниках питания.
Ключевые характеристики
- Тип канала: N-канал
- Максимальное напряжение сток-исток VDS 100 В
- Максимальный ток стока(I_D 33 А (при температуре корпуса 25°C)*
- Максимальная рассеиваемая мощность (P_D 130 Вт (при 25°C)*
- Сопротивление открытого канала (\(R_{DS(on)}\)): 0.044 Ом (44 мОм) (при \(V_{GS} = 10в
- Тип корпуса: TO-220AB
Области применения
- Управление нагрузкой: Коммутация мощных светодиодных лент, нагревателей, соленоидов.
- Электродвигатели: Использование в H-мостах для управления направлением и скоростью вращения (ШИМ) двигателей постоянного тока.
- Преобразователи энергии: Импульсные блоки питания, инверторы DC-AC и повышающие/понижающие DC-DC конвертеры.
⚠️ Особенности работы с микроконтроллерами (Arduino, ESP32, STM32)
Для полного открытия транзистора IRF540N на затвор необходимо подать напряжение \(V_{GS} = 10в
- При подключении напрямую к логическим уровням 5 В (Arduino) или 3.3 В (ESP32/STM32) транзистор откроется лишь частично.
- Это приведет к резкому росту сопротивления канала \(R_{DS(on)}\), транзистор начнет сильно греться и может выйти из строя при высоких токах.
- Решение: Для управления от микроконтроллеров используйте драйвер полевых транзисторов, промежуточный биполярный транзисторный (каскад) либо выбирайте транзисторы с логическим уровнем управления (Logic-Level MOSFET.
