Описание
IRF9540 — это мощный полевой транзистор с P-каналом (P-Channel MOSFET), предназначенный для коммутации нагрузки в цепях постоянного тока.
Основные характеристики
- Тип канала: P-канал (P-Channel)
- Максимальное напряжение сток-исток (\(V_{DSS}\)): 100 В
- Максимальный ток стока (\(I_{D}\)): 23 А (при температуре корпуса 25°C), длительный рабочий ток обычно ограничивают в пределах 19–20 А.
- Максимальная рассеиваемая мощность (\(P_{D}\)): 140 Вт (при 25°C), при росте температуры эффективная мощность снижается (указанные вами 58 Вт — это средний эксплуатационный предел с учетом нагрева).
- Сопротивление открытого канала (\(R_{DS(on)}\)): 0.117 Ом (максимальное) / 0.09 Ом (типичное при определенных условиях).

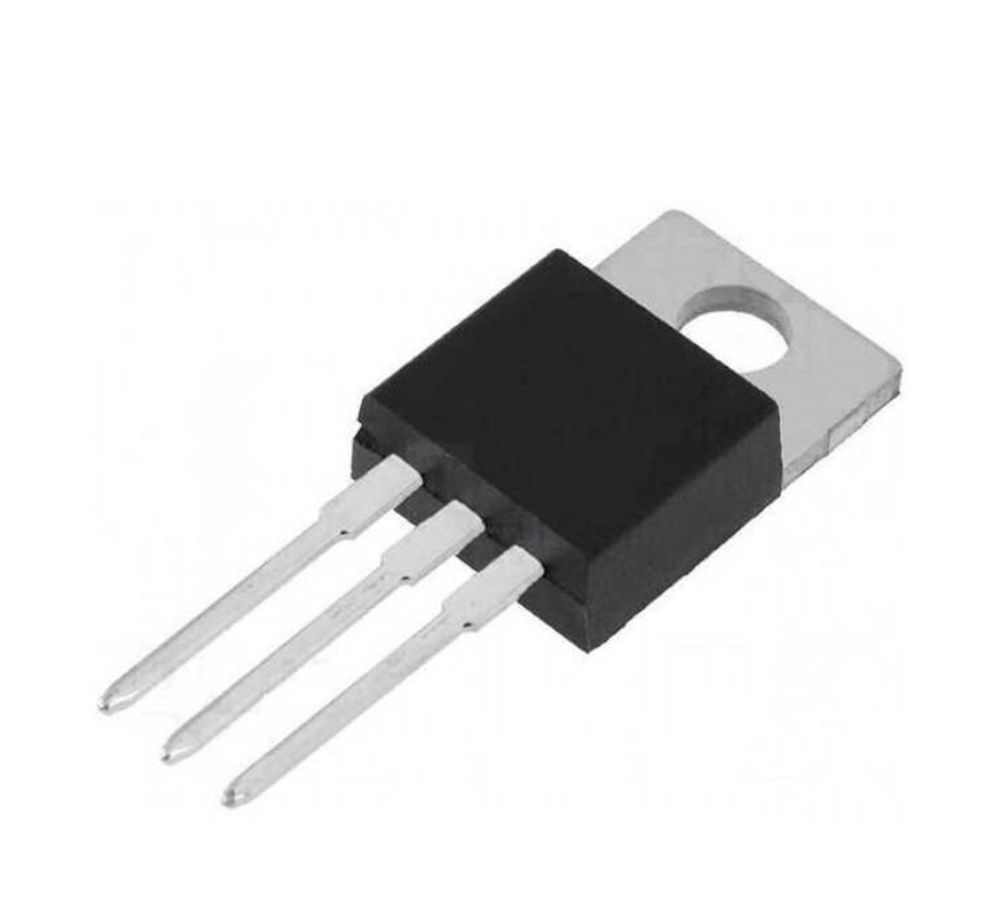

- Тип корпуса: TO-220AB (выводной, стандартный для монтажа на радиатор).
Особенности работы P-канального транзистора
- Управление: В отличие от N-канальных транзисторов, P-MOSFET открывается, когда напряжение на затворе (\(V_{GS}\)) ниже напряжения на истоке. Чтобы полностью открыть этот транзистор, на затвор нужно подать отрицательное напряжение относительно истока (обычно от -10 В до -20 В).
- Применение: Часто используется в качестве «верхнего ключа» (High-Side Switch) для коммутации положительного полюса питания нагрузки, так как это упрощает схему управления по сравнению с N-канальным транзистором в той же позиции.
