Трехфазный генератор синусоидальных сигналов HS380

Трёхфазный генератор синусоидальных сигналов HS380

Профессиональный компактный прибор для генерации трёхфазных синусоидальных сигналов с точной регулировкой частоты, амплитуды и фазового сдвига. Предназначен для лабораторных исследований, настройки электрооборудования, тестирования трёхфазных систем и образовательных целей.

Основные возможности

• генерация трёх независимых синусоидальных сигналов (фазы A, B, C);

• плавная регулировка частоты, амплитуды и взаимного фазового сдвига;

• цифровой интерфейс управления с ЖК‑дисплеем;

• компактный корпус для настольного применения.

Технические характеристики

• Диапазон выходной частоты: $0,1–2000\text{Гц}$.

• Разрешение по частоте: $0,1\text{Гц}$.

• Диапазон фазового сдвига: 0–360∘.

• Разрешение фазового сдвига: 1∘.

• Амплитуда выходного сигнала: $1–5\text{В}$ (постоянного тока), макс. 5,0 Вpp​.

• Рабочее напряжение питания: $7–12\text{В}$ постоянного тока.

• Потребляемый ток: $<50\text{мА}$.

• Габариты устройства: $56\times 45\times 20\text{мм}$ (длина × ширина × высота).

Интерфейсы и подключение

• Разъём питания (P1):

  • VDD — положительный полюс питания ($7–12\text{В}$);

  • GND — отрицательный полюс питания (земля).

• Выходной разъём (P2):

  • Q3 © — выход сигнала фазы C;

  • Q2 (B) — выход сигнала фазы B;

  • Q1 (A) — выход сигнала фазы A;

  • GND — общий провод (земля).

Управление и индикация

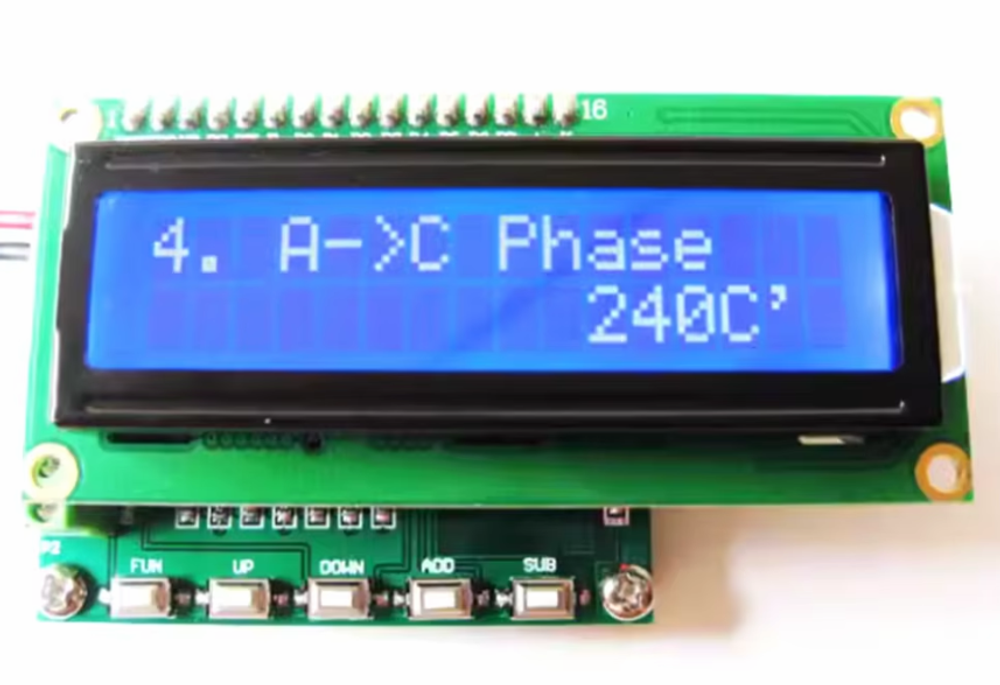

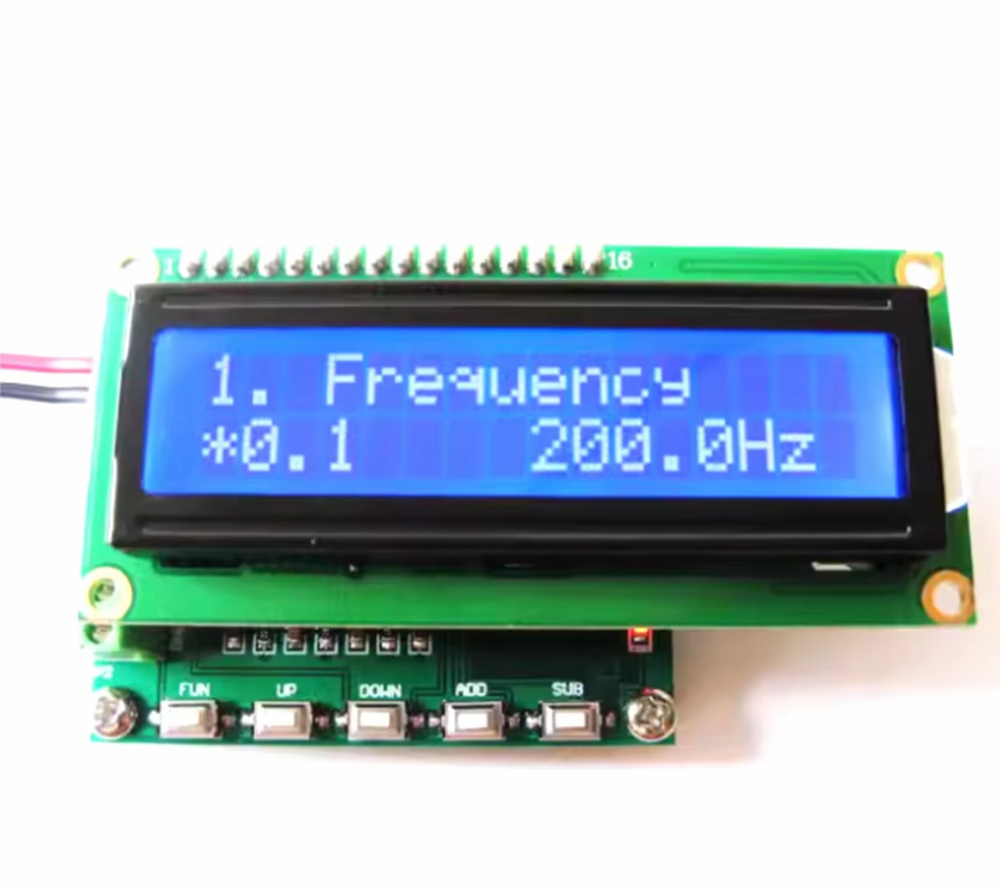

Прибор оснащён ЖК‑дисплеем и панелью кнопок для настройки:

• FUN — выбор параметра и сохранение настроек;

• Вверх/Вниз — переключение между режимами отображения;

• + (Добавить) — увеличение значения параметра;

• – (SUB) — уменьшение значения параметра.

На дисплее отображаются:

• текущая частота сигнала;

• выходное напряжение;

• фазовый сдвиг между фазами A→B и A→C;

• состояние фильтра (включён/выключен).

Режимы работы

• Генерация синусоиды — при включённом фильтре (сигнал сглаживается конденсатором).

• Генерация ШИМ — при отключённом фильтре (выходной сигнал имеет форму широтно‑импульсной модуляции).

Области применения

• лабораторные исследования трёхфазных цепей;

• калибровка и тестирование измерительных приборов;

• отладка электроприводов и преобразователей частоты;

• учебные практикумы по электротехнике и электронике;

• моделирование аварийных режимов в энергосистемах.

Преимущества

• Точность — разрешение по частоте $0,1\text{Гц}$ и по фазе 1∘.

• Простота управления — интуитивный интерфейс с ЖК‑дисплеем и кнопками.

• Компактность — малые габариты для размещения на лабораторном столе.

• Гибкость — возможность работы в режиме синусоиды или ШИМ.

• Энергоэффективность — низкое потребление тока ($<50\text{мА}$).
