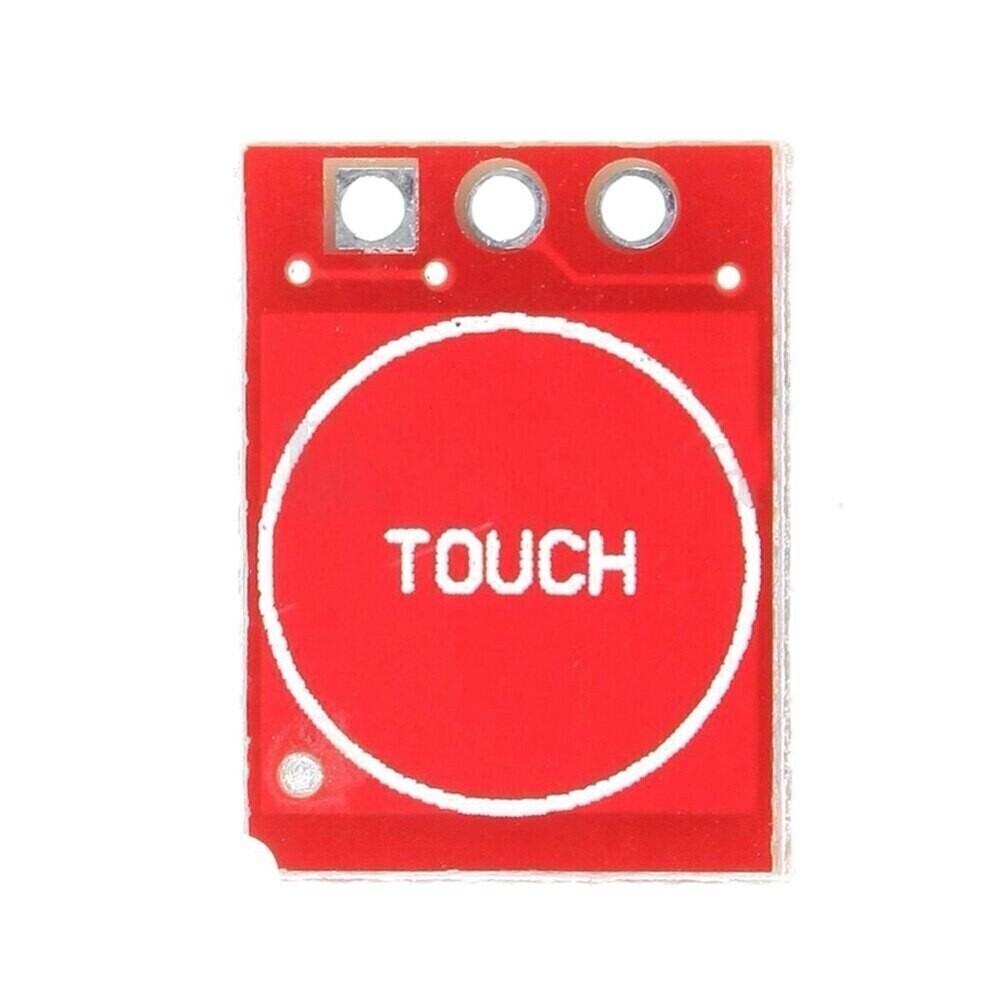

Модуль датчика касания - сенсорный выключатель (включатель).
Миниатюрный сенсорный модуль ёмкостного типа, основанный на регистрации касания к IC TTP223. При нормальных условиях на выходе низкий уровень (режим низкого энергопотребления). При касанием пальца модуля на выходе будет высокий выходной уровень. Модуль может быть установлен под тонким пластиком, стеклом, неметаллическими поверхностями материалов, тонкой бумагой (не металлической). Этот модуль позволяет заменить обычный выключатель толкающего типа.
Размеры модуля: 11*14*2мм
Вес: менее 1 грамма.
Время отклика при напряжении питания 5,5В: 60мс
Интерфейс управления: в общей сложности три контакта (GND, VCC, SIG), GND земля, VCC для питания (2В - 5,5В), SIG является выходным контактом цифрового сигнала.
Индикатор: красный светодиод.

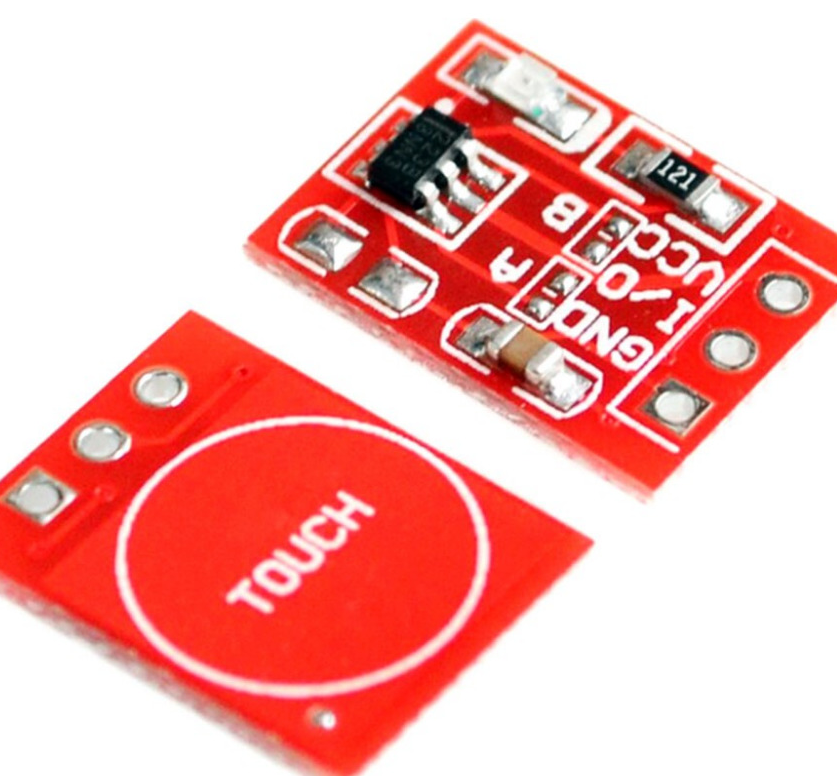

На модуле есть пары выводов под пайку А и В. Пара А — служит для выбора уровня на выходе модуля при срабатывании — по умолчанию высокий уровень, в запаянном состоянии — низкий. Пара В — для управления типом срабатывания — по умолчанию кнопка, в запаяном состоянии триггер. Рядом с микросхемой TTP223 имеется место под установку конденсатора от 0 до 50 пФ для снижения чувствительности сенсора, сюда же припаивается провод для выносного сенсора.
