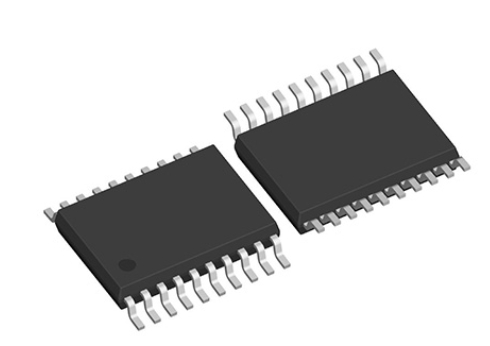

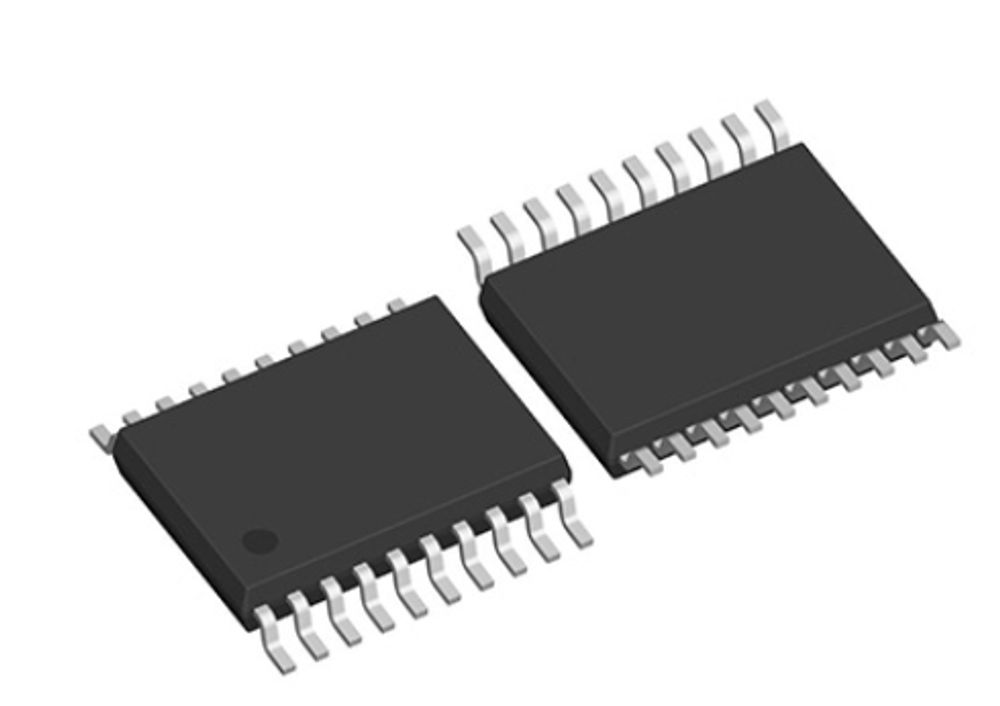

TXS0108EPW 8-канальный двунаправленный преобразователь логических уровней TSSOP-20

TXS0108EPW — это микросхема 8-канального двунаправленного преобразователя логических уровней

Она используется для безопасного сопряжения цифровых устройств (например, микроконтроллеров, датчиков, дисплеев), работающих при разном напряжении питания (например, 1.8 В, 3.3 В и 5 В).

• Автоматическое определение направления (Auto-Direction): микросхеме не нужен управляющий сигнал (DIR) для переключения между приемом и передачей данных.
• Два независимых канала питания:

  • Порт A (\(V_{CCA}\)): от 1.2 В до 3.6 В (сторона с более низким напряжением).
  • Порт B (\(V_{CCB}\)): от 1.65 В до 5.5 В(сторона с более высоким напряжением).
  • Важное условие: \(V_{CCA}\) должно быть меньше или равно \(V_{CCB}\)
• Максимальная скорость передачи данных:
  • До 110 Мбит/с(для двухтактных схем / Push-Pull).
  • До 1.2 Мбит/с (для схем с открытым стоком / Open-Drain, например, I²C).
  • Встроенные подтягивающие резисторы (Pull-up): уже интегрированы внутри микросхемы, что экономит место на плате при работе с интерфейсами вроде I²C.
  • Вывод OE (Output Enable): при подаче низкого уровня (GND) переводит все выводы в высокоимпедансное состояние (Hi-Z).
