Универсальные трафареты для реболлинга BGA, 90 × 90 мм (10 шт.)

Универсальные трафареты для реболлинга BGA (10 шт.), размер 90 × 90 мм

Набор профессиональных трафаретов для качественного восстановления шариковых выводов микросхем в корпусах BGA. Подходит для ремонта ноутбуков, материнских плат, видеокарт и другой электроники.

Основное назначение

• Реболлинг (восстановление шариков припоя) микросхем BGA.

• Точная накатка припоя с соблюдением шага и диаметра выводов.

• Ремонт и замена чипов в компьютерной и мобильной технике.

Ключевые преимущества

• Универсальность: набор охватывает широкий диапазон типоразмеров BGA‑микросхем.

• Точность: отверстия выполнены методом химического травления, гарантирующего чёткие края и соответствие заданным параметрам.

• Прочность: трафареты изготовлены из нержавеющей стали, устойчивой к высоким температурам и механическим воздействиям.

• Готовность к работе: не требуют дополнительной обработки перед использованием.

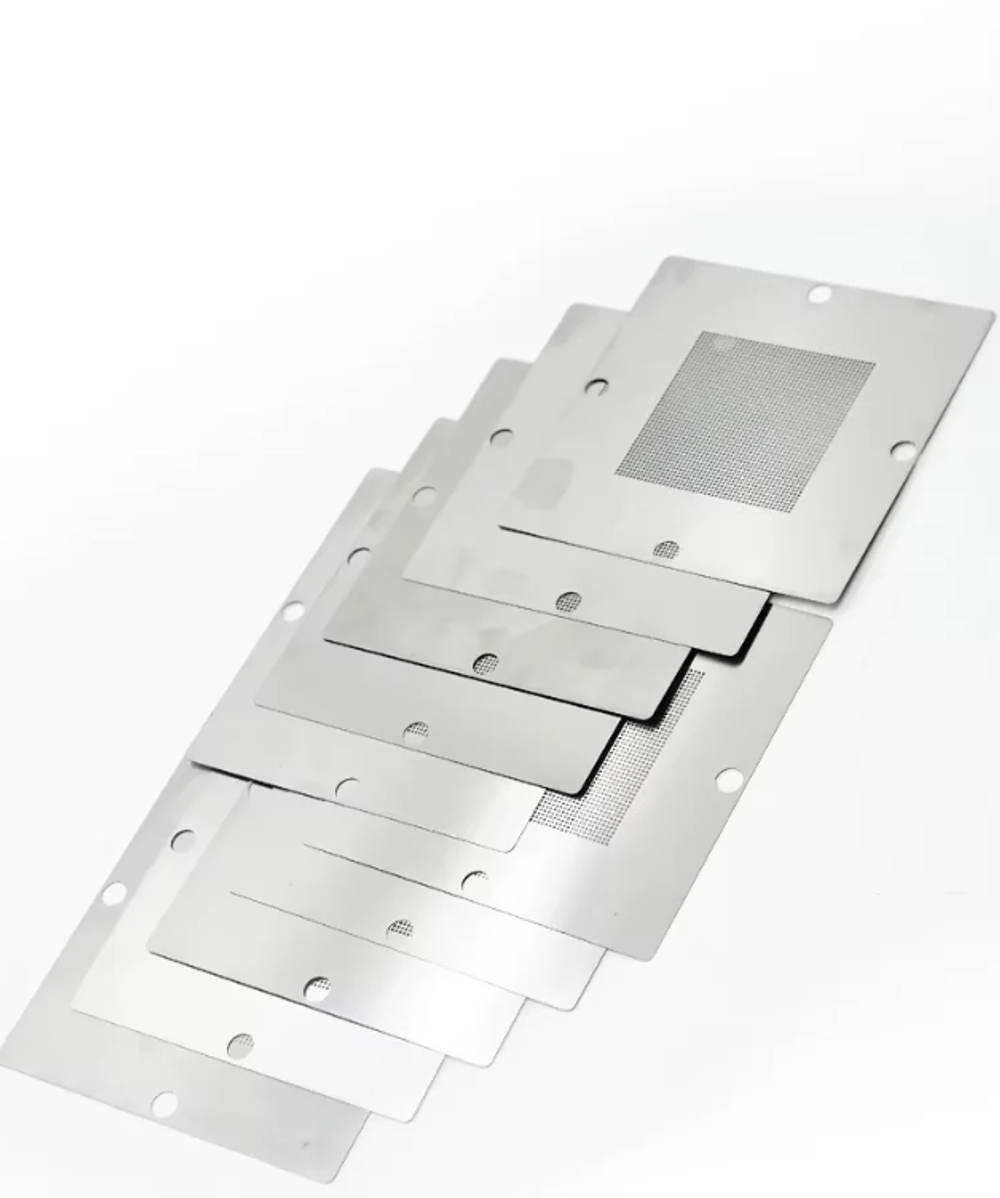

Состав набора (10 шт.)

1. 0,3 мм (универсальный).

2. 0,35 мм (универсальный).

3. 0,4 мм (универсальный).

4. 0,45 мм (универсальный).

5. 0,5 мм (универсальный).

6. 0,55 мм (универсальный).

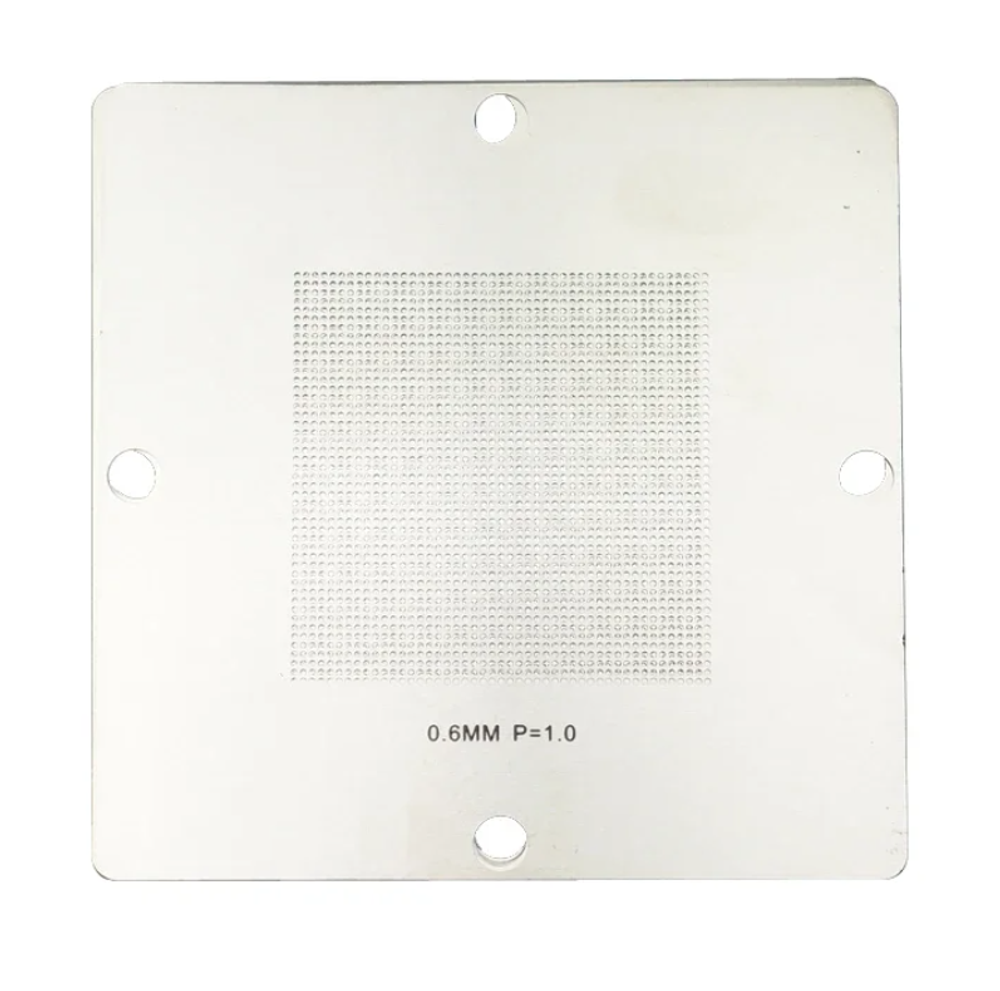

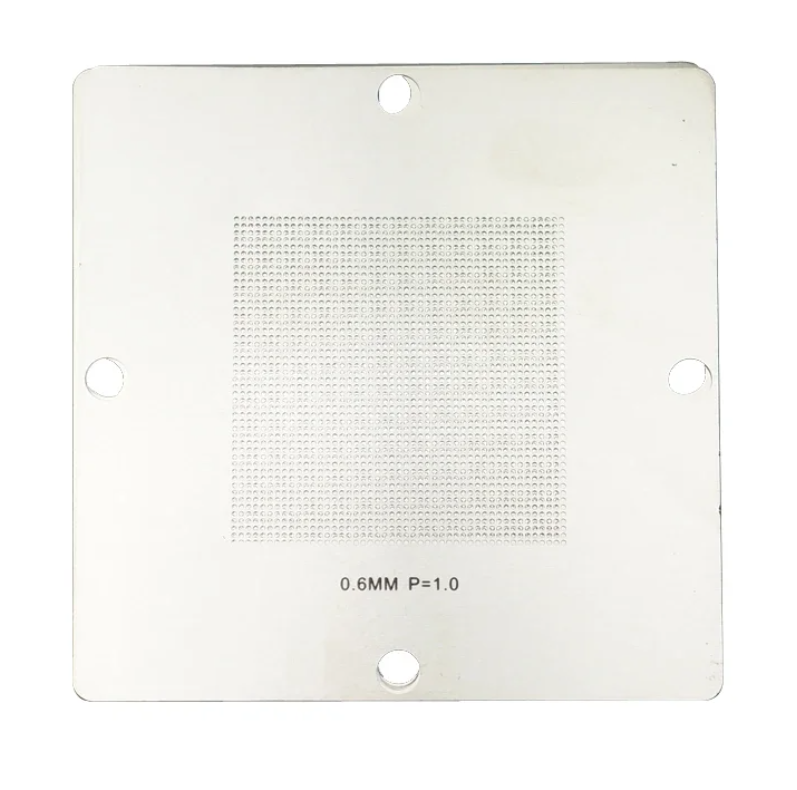

7. 0,6 мм (шаг = 1,0 мм, универсальный).

8. 0,6 мм (шаг = 0,9 мм, универсальный).

9. 0,6 мм (шаг = 1,1 мм, универсальный).

10. 0,76 мм (шаг = 1,27 мм, универсальный).

Технические характеристики

• Размер трафарета: 90 × 90 мм.

• Материал: нержавеющая сталь.

• Метод изготовления: химическое травление.

• Точность отверстий: ±0,01 мм.

• Толщина трафарета: 0,1–0,15 мм (оптимальна для равномерного нанесения припоя).

Рекомендации по применению

1. Очистите поверхность чипа от остатков припоя и флюса.

2. Закрепите трафарет на чипе с помощью фиксаторов или термоскотча.

3. Нанесите паяльную пасту или шарики припоя через отверстия трафарета.

4. Проведите оплавление припоя согласно температурному профилю для используемого материала.

5. После охлаждения снимите трафарет и проверьте качество соединений.

Совместимость

• Чипы BGA с шагом выводов от 0,9 мм до 1,27 мм.

• Микросхемы для ноутбуков, материнских плат, графических адаптеров.

• Устройства с плотностью монтажа от средней до высокой.

Важно!

• Используйте только BGA‑шарики, соответствующие диаметру отверстий трафарета.

• Не применяйте паяльную пасту вместо шариков — это может привести к дефектам пайки.

• Храните трафареты в сухом месте, избегая механических повреждений.

Для кого подойдёт

• Сервисные центры по ремонту электроники.

• Радиолюбители и мастера‑пайщики.

• Лаборатории по восстановлению компонентов.

• Специалисты по ремонту компьютерной техники.
