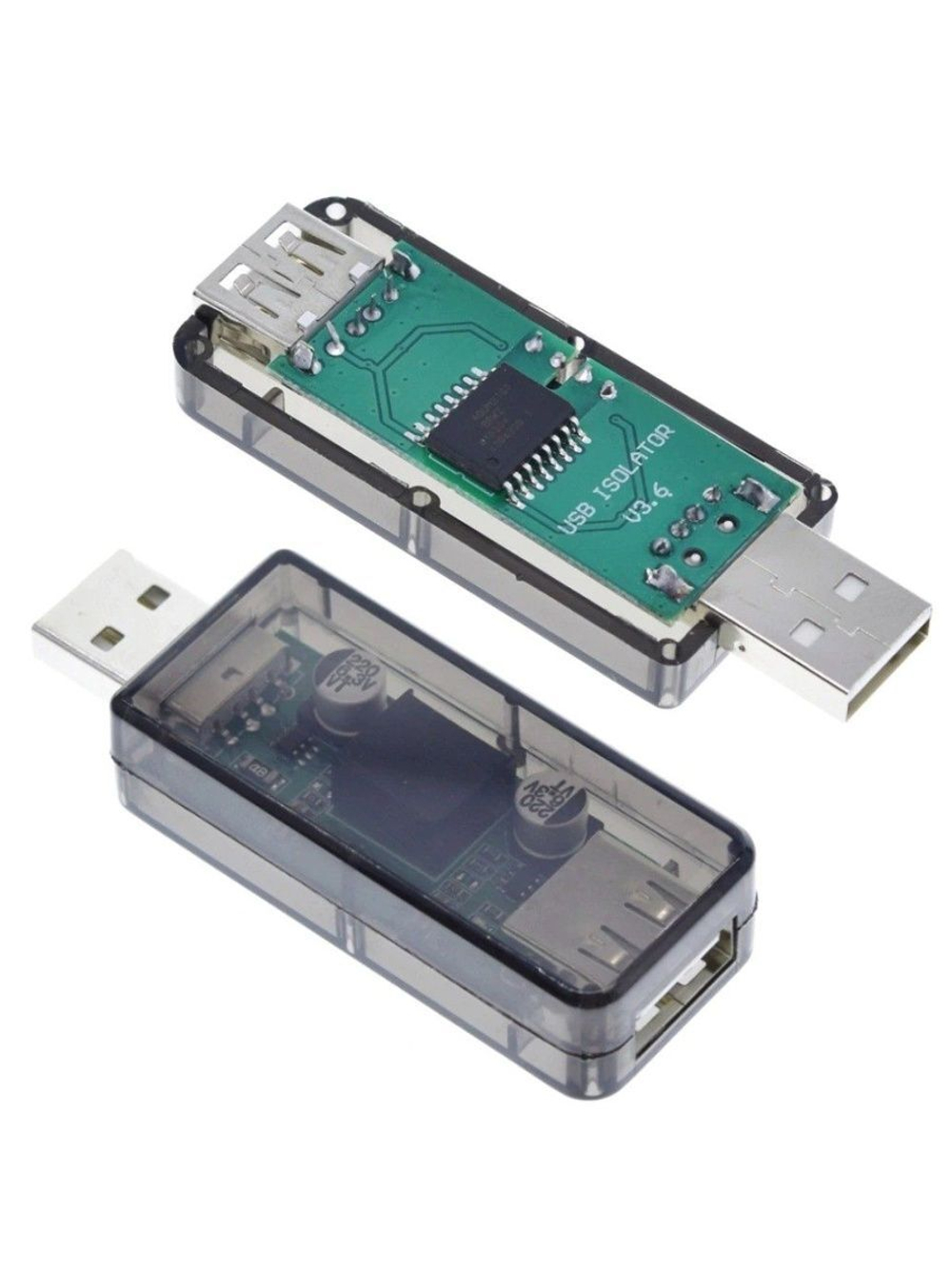

Модуль гальванической развязки для USB на ADUM3160, используется для развязки медицинской, промышленной или домашней периферии, чтобы защитить USB контроллер компьютера от контуров заземления. Также использование USB-изолятора поможет избежать потери данных при высоком электромагнитном излучении.
Для использования изолятора ADUM3160 нужно включить его штекер в USB порт компьютера, а к USB гнезду изолятора нужно подключить периферийное устройство, которое нуждается в развязке.
Изолятор ADUM3160 совместим со спецификациями USB: 1.1, 2.0, 3.0, но максимальная скорость передачи данных через изолятор составляет 12 Мбит/с.
При подаче питания на изолятор возле USB гнезда будет гореть красный светодиод.
Характеристики:
Совместимость с USB 2.0
Повышенная устойчивость к электростатическому разряду в соответствии с IEC 61000-4-x
Напряжение питания от 4.0 В до 5.5 В
Максимальный потребляемый ток 8 мА при передаче данных в обратном канале со скоростью 12 Мбит/с
Максимальный потребляемый ток 2.5 мА при неактивном состоянии обратного канала
Двунаправленная связь
Защита от короткого замыкания в обратном канале
Работа при повышенной температуре: 105°C
