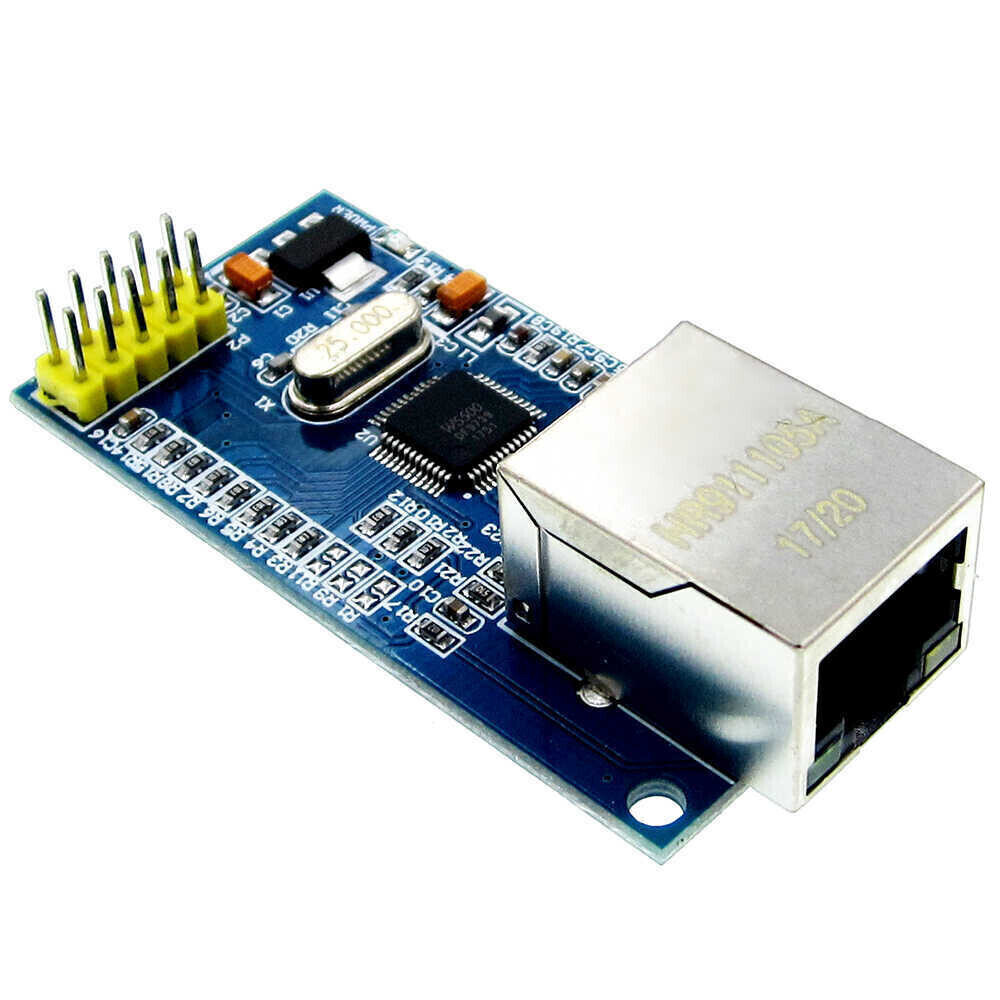

Сетевой модуль W5500 TCP/IP (Ethernet) — позволяет осуществить удалённое подключение Вашего устройства к сети Ethernet, а следовательно и к сети Enternet (при наличии подключения).
Характеристики:
- Напряжение питания: 3,3 или 5 В постоянного тока.
- Ток потребляемый модулем: до 185 мА (при Vcc = 3 В).
- Интерфейс: SPI (MODE 3).
- Количество независимых сетевых подключений: до 8.
- Сетевые протоколы: TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.
- Сетевые интерфейсы: 10BaseT/100BaseTX Ethernet PHY embedded.
- Размер внутреннего буфера TX/RX: 32 кБайт.
- Светодиодная индикация режимов работы: (Full/Half duplex, Link, Speed, Active).
- Рабочая температура 0…70 °C.
- Габариты: 60×30 мм.
Подключение:
Модуль подключается к Arduino по аппаратной шине SPI.
- Назначение и подключение выводов модуля:
- 5V – вывод питания 5 В.
- 3.3V – вывод питания 3,3 В.
- GND – общий вывод питания.
- MISO – линия данных, подключается к 12 выводу Arduino UNO, Nano, ProMini, или к 50 выводу Arduino Mega.
- MOSI – линия данных, подключается к 11 выводу Arduino UNO, Nano, ProMini, или к 51 выводу Arduino Mega.
- SCLK – линия тактирования, подключается к 13 выводу Arduino UNO, Nano, ProMini, или к 52 выводу Arduino Mega.
- SCS – линия выбора устройства, подключается к любому выводу Arduino, но по умолчанию используется аппаратный вывод 10 для Arduino UNO, Nano, ProMini, или вывод 53 для Arduino Mega.
- RST, INT и NC – не используются
Питание:
Модуль может быть запитан как от напряжения 3,3 В, так и от напряжения 5 В.
- Если модуль запитывается от 3,3 В, то напряжение питания подаётся на выводы 3.3V и GND, вывод 5V не используется.
- Если модуль запитывается от 5 В, то напряжение питания подаётся на выводы 5V и GND, вывод 3.3V не используется.
