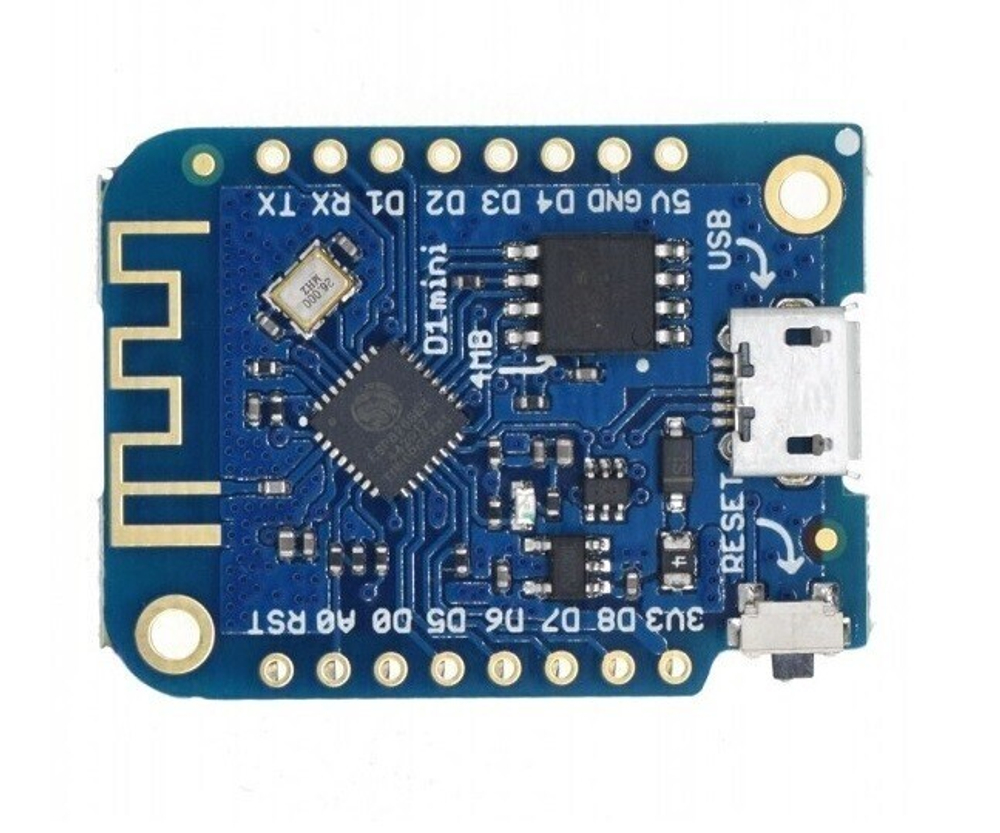

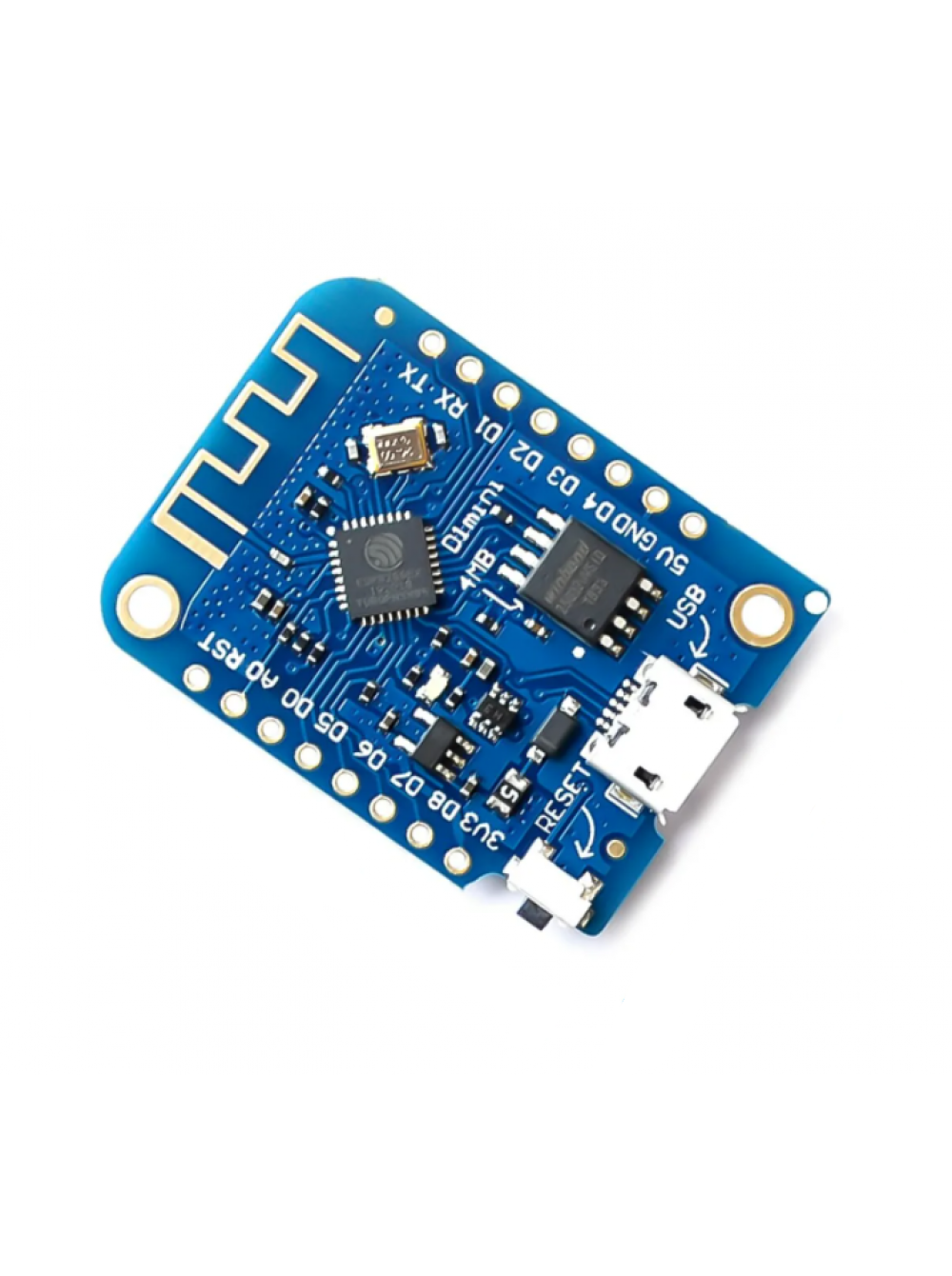

WeMos D1 mini V3 - это обновленная версия всем хорошо известной и уже зарекомендованной отладочной платы WeMos D1 mini, на чипе ESP8266. Плата претерпела некоторые изменения, например, таких как распайка микроконтроллера напрямую на плату. Благодаря этому плата занчительно потеряла в весе (с 10гдо 3 На плате по прежнему доступно 11 цифровых и 1 аналоговый вход/выход.
Харктеристики:
Микроконтроллер: ESP-8266EXРабочее напряжение: 3.3В
Цифровые выходы: 11
Аналоговые выходы 1(Max : 3.2В)
Рабочая частота: 80МГц/160МГц
Flash: 4M bytes
Размер: 34х25 мм
Вес: 10г

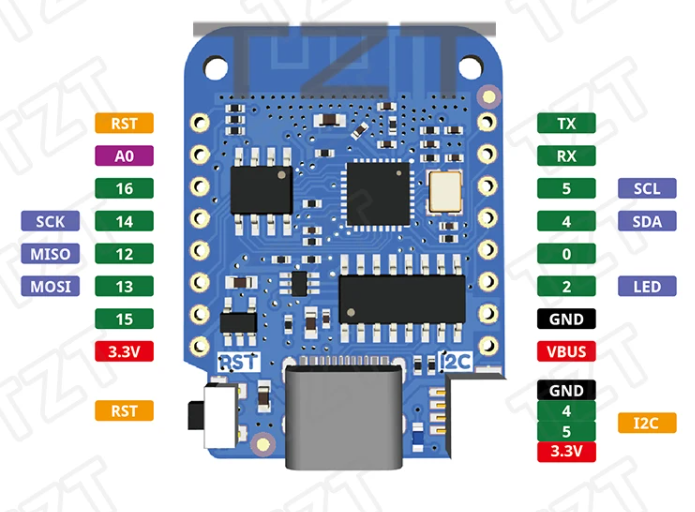

Назначение контактов WeMos D1 mini V3 | ||
| Pin | Function | ESP-8266 Pin |
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analog input, max 3.3V input | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, 10k Pull-up, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, 10k Pull-down, SS | GPIO15 |
| G | Ground | GND |
| 5V | 5V | - |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
