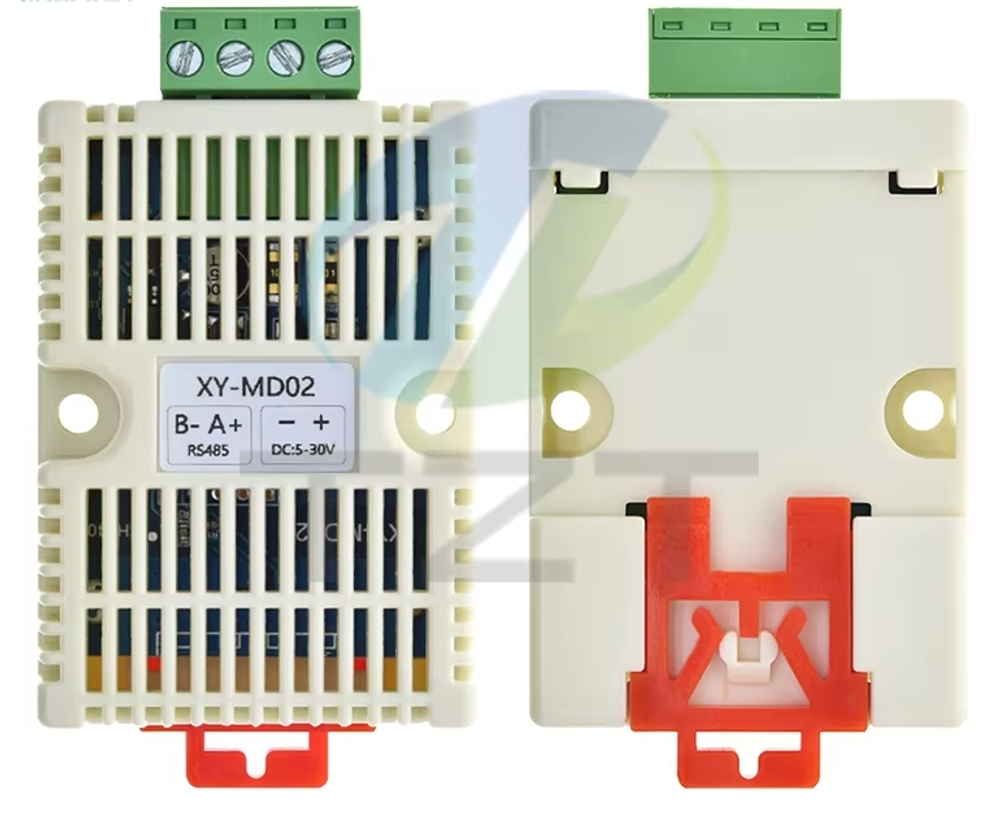

XY-MD02 Датчик температуры и влажности RS-485

XY-MD02 это удобный промышленный датчик, который сразу передаёт данные по сети RS-485, так что его легко встроить в системы мониторинга.

Что внутри и как работает

В основе — высокоточный сенсор SHT20 (от Sensirion), который измеряет и температуру, и влажность. Сам модуль оснащён интерфейсом RS-485 с защитой от грозовых разрядов (молниезащитой). На уровне протокола он совместим с промышленным Modbus RTU, но при этом поддерживает и обычный UART — вы можете выбрать, какой вариант удобнее в вашей задаче. В режиме UART есть функция автоматической отправки данных: подключили через инструмент настройки последовательного порта — и датчик сам периодически шлёт показания.

Технические характеристики

• Питание: DC 5–30 В.
• Потребляемая мощность: ≤0,2 Вт.
• Диапазон измерения температуры: –40 °C ~ +60 °C.
• Точность температуры: ±0,5 °C (при 25 °C).
• Разрешение температуры: 0,1 °C.
• Диапазон измерения влажности: 0–80% относительной влажности (RH).
• Точность влажности: ±3% RH.
• Разрешение влажности: 0,1% RH.

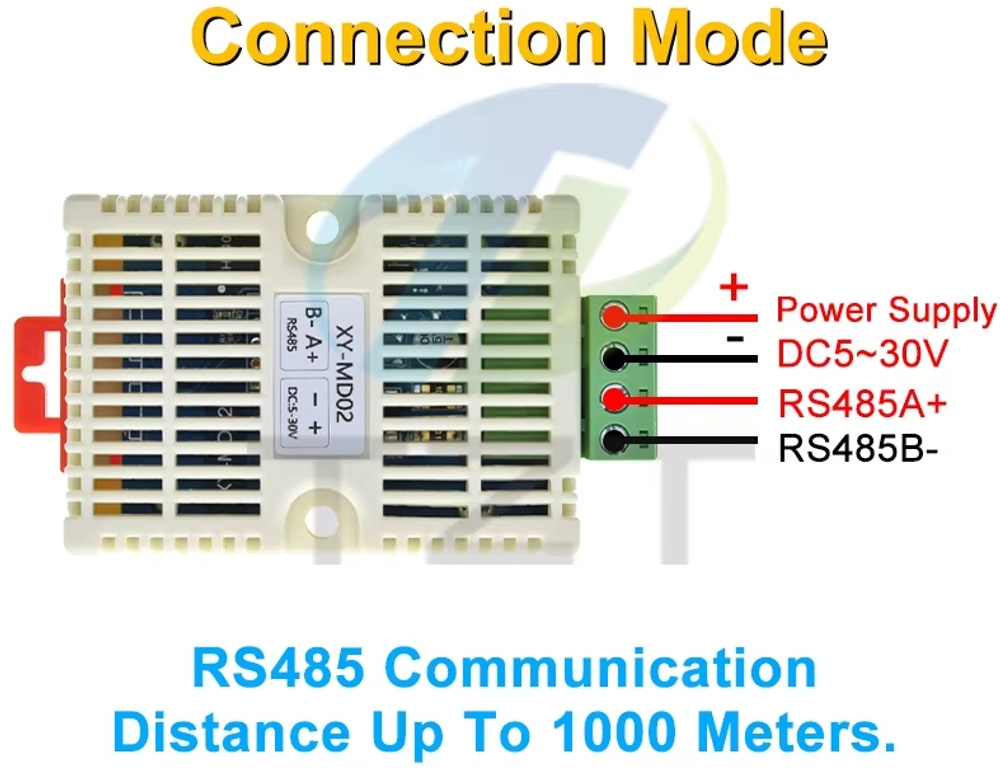

• Интерфейс: RS-485.
• Протокол: Modbus RTU и универсальный UART.
• Адрес на шине: можно установить в диапазоне 1–247, по умолчанию
• Скорость передачи данных: настраивается, по умолчанию 9600 бод; параметры: 8 бит данных, 1 стоп-бит, без контроля чётности.
• Дальность связи по RS-485: до 1000 метров.
• Рабочий диапазон температур: –40 °C ~ +85 °C.
• Рабочая влажность: 0–95% RH.

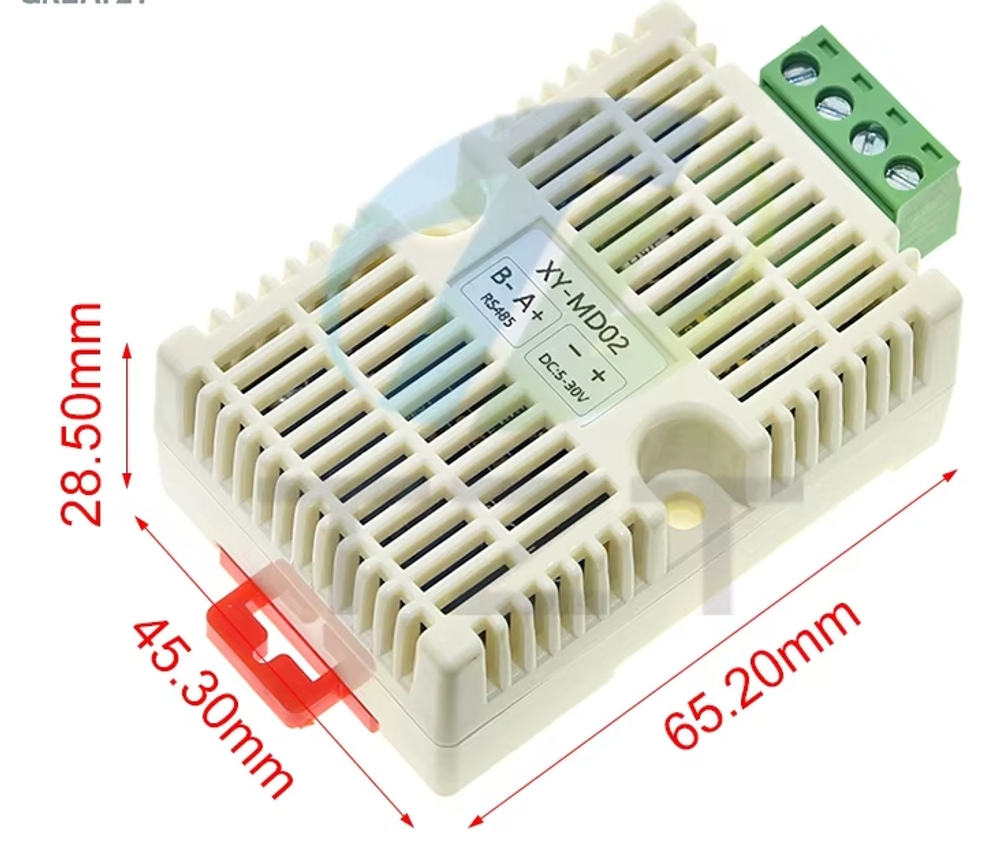

• Размеры: 65 × 46 × 28,5 мм.

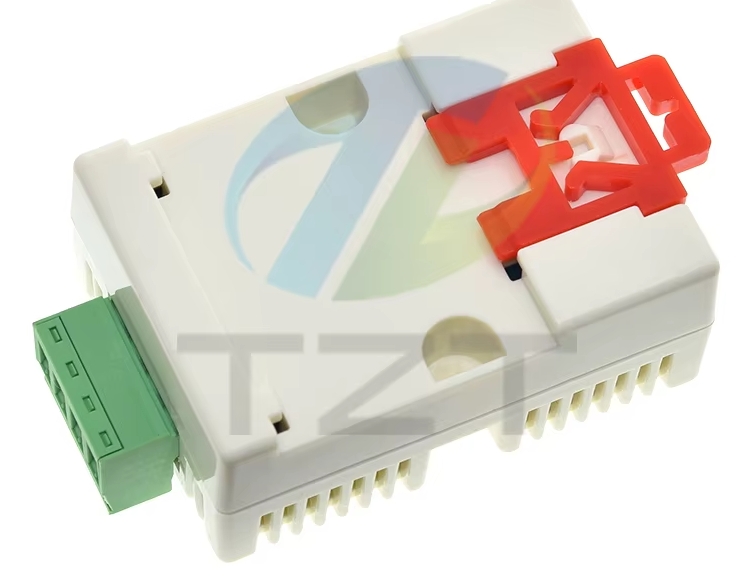

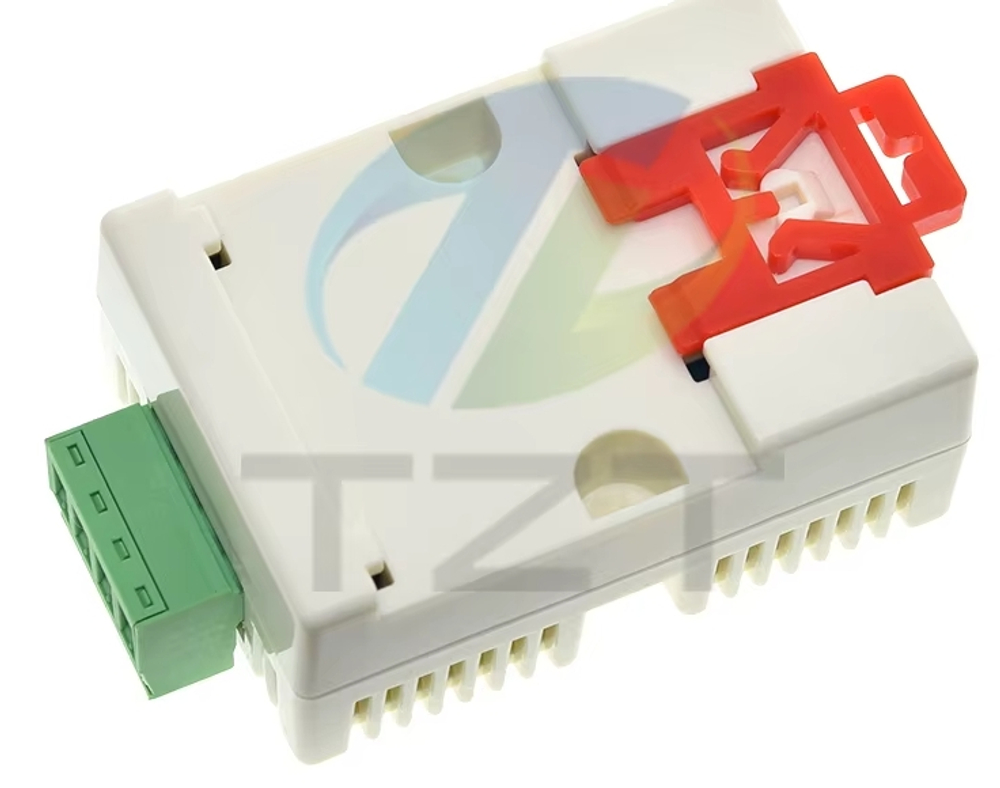

• Монтаж: стандартная DIN-рейка (DIN35), также есть монтажные отверстия для крепления на любую поверхность.

Документация по работе с устройством находиться тут.
