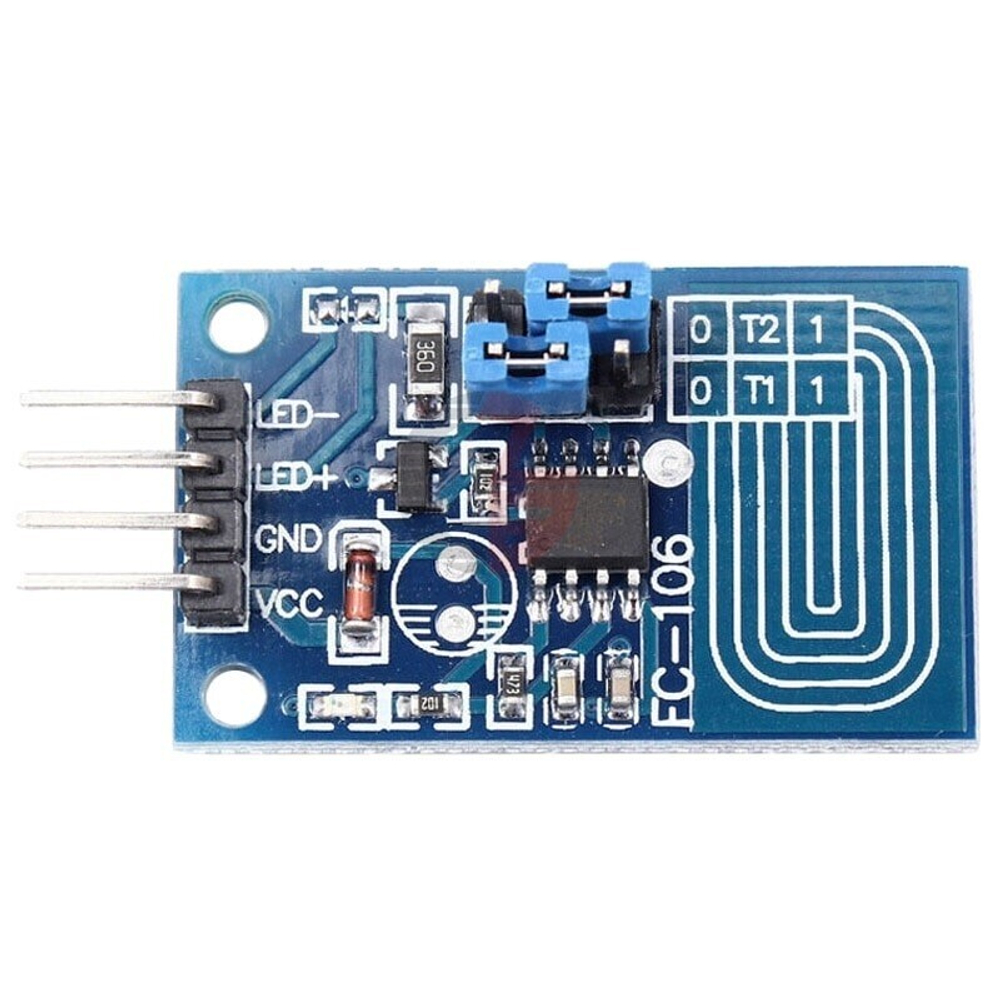

Размер модуля: 23мм*20мм
Расстояние между крепежными отверстиями: 16мм
Диаметр крепежных отверстий: 2,5мм
Диапазон рабочего напряжения: 2,4В-5В
Максимальный выходной ток: 500mA
Особенности:
1) Яркость лампы можно регулировать в соответствии с вашими требованиями
2) Чувствительности модуля хватает размещать его под защитными материалами: стекло, акрил(3-5 мм), пластик, керамика и т.д.
3) Широкий диапазон рабочего напряжения, вы можете выбрать произвольно между 2.4В и 4.5В.
4) Простое подключение, готовый модуль без необходимости допаивать обвязку, это положительно сказывается на цене конечного устройства.
5) Применение: может контролировать яркость светодиодjd, обычного освещения, автомобильных огней и т.д.
6) Режим Затемнение:non-polar PWM dimming
7)Способ монтажа: VCC, GND подается на вход, питание (LED +, LED-) связана с светодиодными лампами плюса и минуса, площадку соприкосновения можно вывести на небольшое расстояние(зависит от многих факторов, подбирается экспереминтальным путём), новая площадка должна быть размером 2x3см.
8) Первоначальное включение лампа находится в выключенном состоянии.
Перемычками на модуле можно настроить дополнительные параметры вкл/откл. нагрузки:
1) T1 = 1, Т2 = 1: Включение /выключение света, после включение света возможно плавное затемнение от 0 до 99%.
2) T1 = 0, T2 = 1: Плавное включение и выключение света без памяти яркости.
3) T1 = 1, T2 = 0: Плавное включение и выключение с памятью яркости, кратковременное прикосновение плавно вкл. или выкл. свет. Продолжительное прикосновение во время изменения яркости и последующее прерывание прикосновение позволяет зафиксировать момент состояния света.
4) T1 = 0, T2 = 0: Три уровня диммирования, три уровня яркости котрые переключаются последовательным прикосновением.
Чувствительность сенсора можно регулировать заменой конденсатора в цепи измерения:
Непосредственное касатние металлической оболочки: конденсатор 333 0.033uF / 25V
3мм акриловое стекло: конденсатор 103 0.01uF / 25V
3-6mm акриловое стекло: конденсатор 203 0.02uF / 25V
6-10mm акриловое стекло: конденсатор 473 0.047uF / 25V
