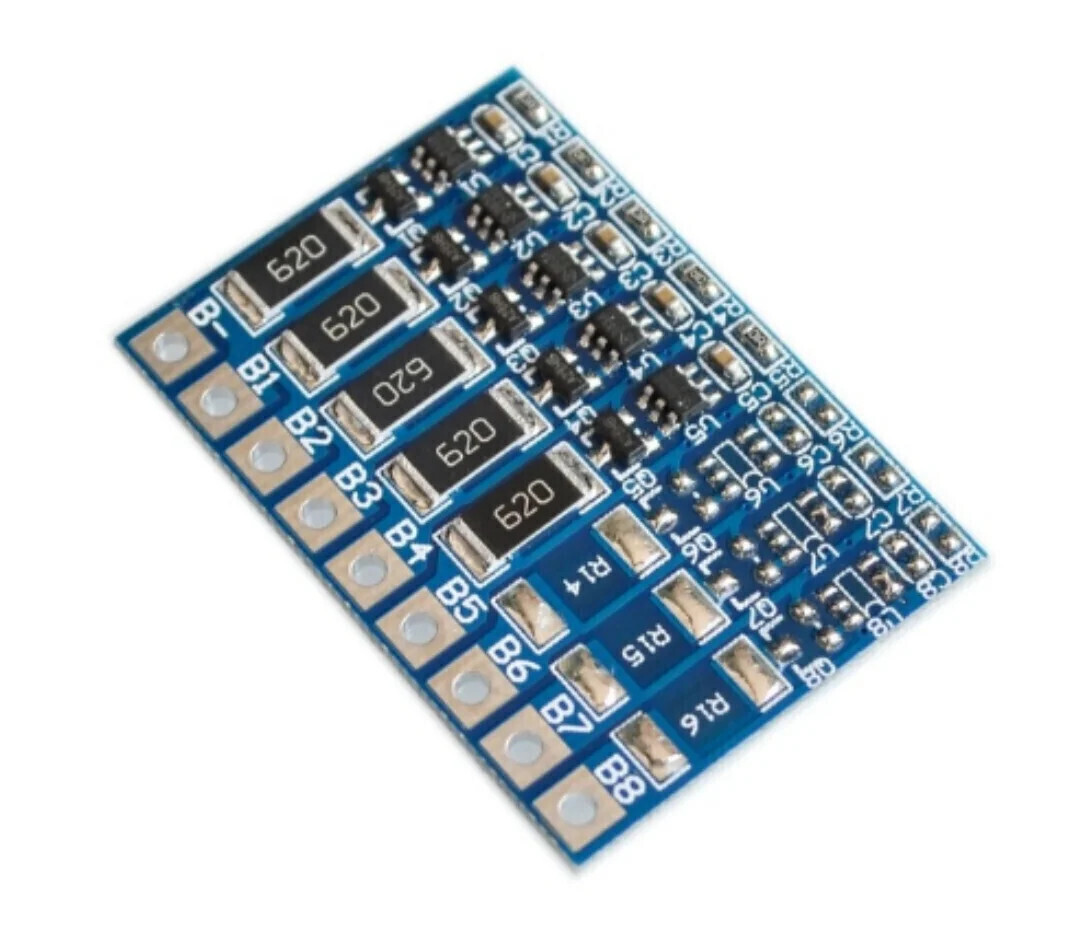

Защитная плата 5s литий-ионная Lipo 18650 5s 21 V 4,2 V с функцией сохранения баланса

Защитная плата 5S для литий‑ионных аккумуляторов Lipo 18650

Основное назначение
Плата обеспечивает безопасную эксплуатацию аккумуляторной сборки из 5 последовательно соединённых элементов (5S), выполняя:

• защиту от перезаряда и переразряда;

• балансировку напряжения между ячейками;

• контроль рабочих параметров батареи.

Ключевые характеристики

• Конфигурация: 5S (5 последовательно соединённых ячеек).

• Номинальное напряжение сборки: $21\text{В}$ ($5\times 4,2\text{В}$).

• Напряжение балансировки на ячейку: $4,2\text{В}$.

• Ток балансировки на ячейку: $66\text{мА}$.

• Поддерживаемый тип аккумуляторов: Li‑ion 18650.

• Размер платы: $25\times 22\text{мм}$ (в зависимости от модификации может варьироваться).

Функции защиты и контроля

1. Балансировка заряда
   При зарядке плата выравнивает напряжение между всеми ячейками. Когда одна из ячеек достигает $4,2\text{В}$, плата снижает ток через неё, позволяя другим ячейкам добрать заряд до того же уровня.

2. Защита от перезаряда
   Отключает зарядку при достижении критического напряжения на любой из ячеек (обычно > $4,25\text{В}$).

3. Защита от переразряда
   Прерывает разряд при падении напряжения ниже допустимого порога.

4. Контроль параметров
   Следит за равномерностью напряжения между ячейками (допустимый разброс — в пределах $0,03\text{В}$) и внутренним сопротивлением (допустимая разница — до $5\text{мОм}$).

Особенности применения

• Плата не заменяет полноценный BMS‑контроллер, а дополняет его, если у BMS отсутствует функция балансировки.

• Требует корректной настройки напряжения отключения на основном BMS‑модуле (рекомендуется > $4,25\text{В}$).

• Подходит для сборок на базе элементов 18650, используемых в электроинструментах, Power Bank, электротранспорте и др.

Преимущества

• Повышение срока службы аккумуляторной сборки за счёт равномерного заряда ячеек.

• Снижение риска перегрева и выхода из строя отдельных элементов.

• Компактные размеры и простота интеграции в существующие схемы.
