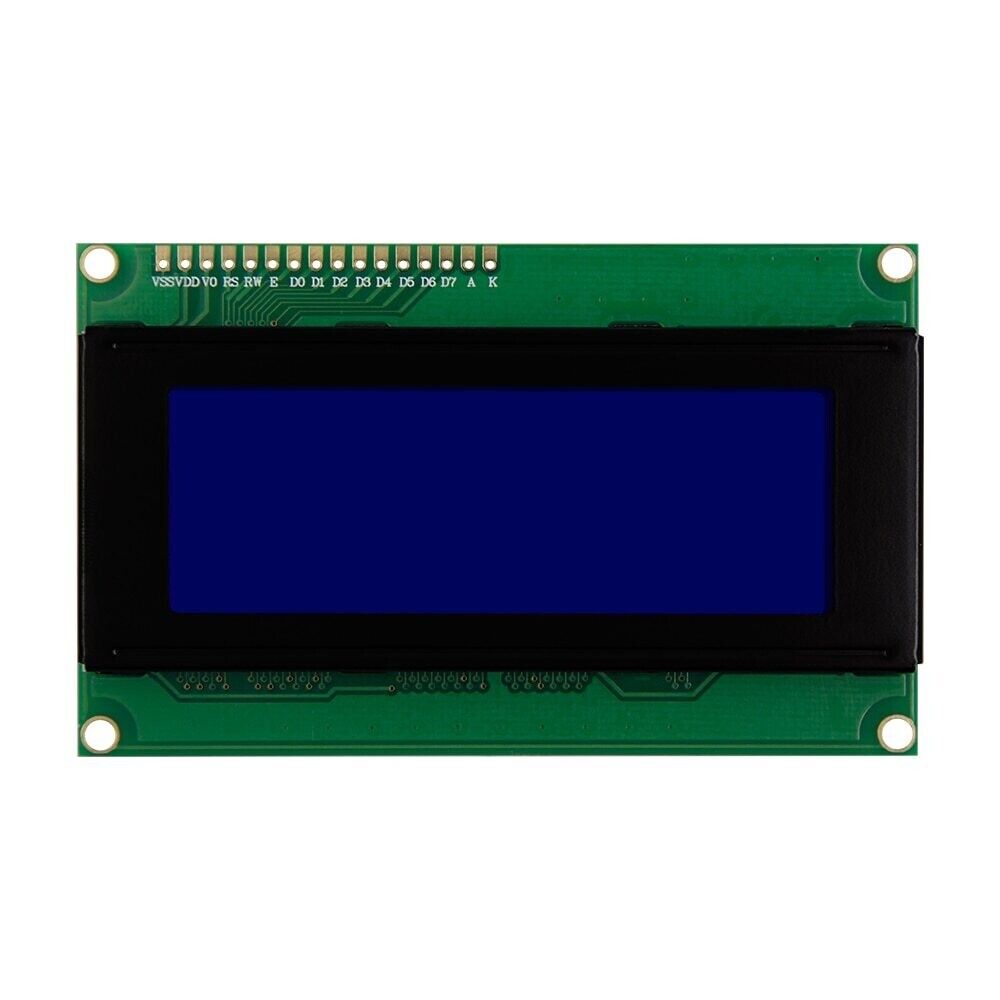

Символьный дисплей LCD2004 с голубой подсветкой — жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 80 символов (20 столбцов, 04 строки). Подключение к Arduino осуществляется по синхронному 8-битному параллельному интерфейсу.
Характеристики
- Тип выводимой информации: символьный.
- Язык в ПЗУ дисплея: латиница, японский.
- Возможность загрузки собственных символов: есть.
- Формат выводимой информации: 20×04 символов;
- Тип дисплея: LCD.
- Технология дисплея: STN.
- Угол обзора: 180°.
- Тип подсветки: LED.
- Цвет подсветки: синий.
- Цвет символов: белый.
- Контроллер: HD44780.
- Интерфейс: синхронный, 8-битный, параллельный.
- Напряжение питания 5 В.
- Рабочая температура: -20 ... +70 °С.
- Температура хранения -30 ... +80 °С.
Подключение
Подключение дисплея LCD2004 по параллельному интерфейсу немного сложнее чем через конвертер по шине I2C, а также требуется дополнительный элемент - потенциометр для регулировки контрастности.
Шина данных дисплея состоит из 8 линий (D0-D7), но если подключить только старшие 4 линии (D4-D7), как это показано на рисунке, это не снижает скорость работы дисплея. Для удобства мы подключили выводы D4-D7 дисплея к одноимённым выводам D4-D7 Arduino. Вы можете подключать выводы D0-D7, E и RS дисплея, к любым выводам Arduino, указав их в скетче при объявлении объекта библиотеки.
| №: | Дисплей: | Arduino: | Назначение: |
|---|---|---|---|
| 16 | K (LED-) | GND | Катод (минус) LED (светодиодной) подсветки. |
| 15 | A (LED+) | 5V | Анод (плюс) LED (светодиодной) подсветки. |
| 14...7 | D7...D0 (DB7...DB0) | Любые | Шина данных (Data Bus) состоящая из 8 линий. В приведённой схеме используются только старшие 4 линии, т.к. это не влияет на скорость работы дисплея. |
| 6 | E | Любой | Сигнал разрешения (Enable). |
| 5 | RW | GND | Выбор направления (Read / Write) передачи данных: «1» - чтение из дисплея / «0» - запись в дисплей. Вывод подключен к GND, т.к. данные только записываются в дисплей. |
| 4 | RS | Любой | Выбор регистра (Register Selection) получателя информации: «1» - регистр данных / «0» - регистр инструкций. |
| 3 | V0 (VEE) | Установка контрастности дисплея: 0 ... +5 В постоянного тока. | |
| 2 | VDD (VCC) | 5V | Питание логики дисплея: +5 В постоянного тока. |
| 1 | VSS (GND) | GND | Общий вывод питания (земля). |
Питание
Напряжение питания логики дисплея 5 В постоянного тока подаётся на выводы VDD (VCC) и VSS (GND) дисплея.
Напряжение питания подсветки 5 В постоянного тока подаётся на выводы A (Анод - Anode) и K (Катод - Cathode) дисплея.
Потенциал для установки контрастности 0 ... +5 В постоянного тока подаётся на вывод V0 дисплея.
Подробнее о дисплее
Символьный дисплей построен на базе ЖК дисплея типа STN (Super Twisted Nematic) под управлением контроллера HD44780 и имеет синхронный параллельный 8-битный интерфейс. Дисплей оснащён светодиодной подсветкой синего цвета и способен одновременно отображать до 80 символов (20 столбцов, 04 строки) от чего и произошло название дисплея: LCD2004. Контроллер HD44780 имеет ПЗУ в которой хранятся цифры, символы латиницы и некоторые иероглифы японского языка, для их отображения на дисплее. Отсутствующие символы, в т.ч. и символы кириллицы, можно загружать в память ОЗУ контроллера, для вывода на дисплей надписей на Русском языке или нестандартных символов (например «смайликов»).
Если к выводам дисплея подключить конвертер то можно преобразовать его синхронный 8-битный параллельный интерфейс в шину I2C (превратив дисплей из LCD2004 в LCD2004 I2C) для облегчения подключения дисплея к Arduino, т.к. шина I2C использует всего 2 вывода для передачи данных и 2 вывода питания.
Устранение неисправностей
Если на дисплее не отображаются символы, или они отображаются слишком тускло, то настройте контрастность поворотом потенциометра.
Если у дисплея не горит подсветка, проверьте наличие питания на выводах A и K.
Комплектация
- 1x дисплей LCD2004;
