Подробное описание и установка

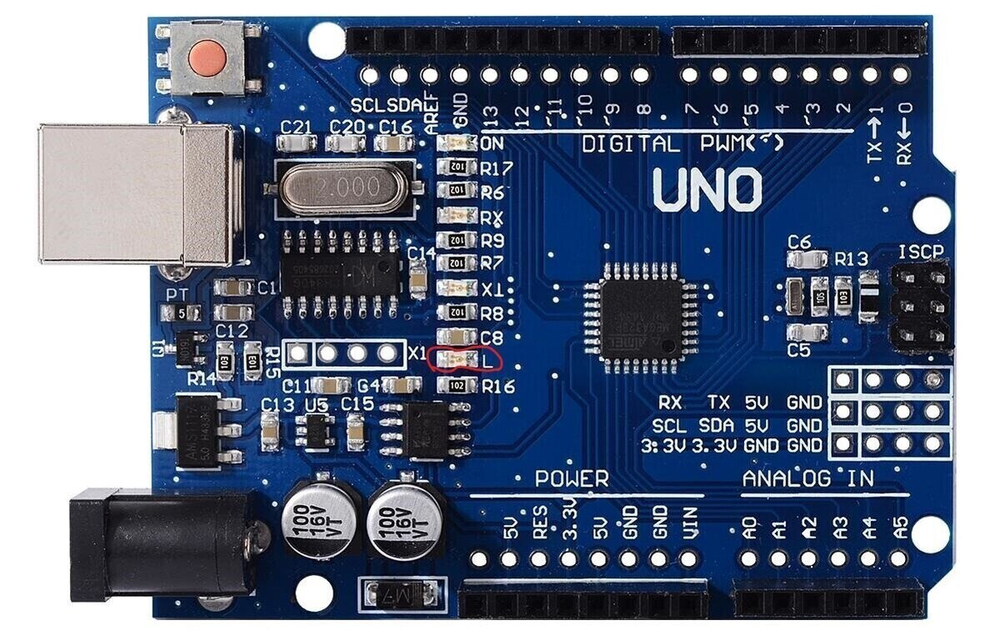

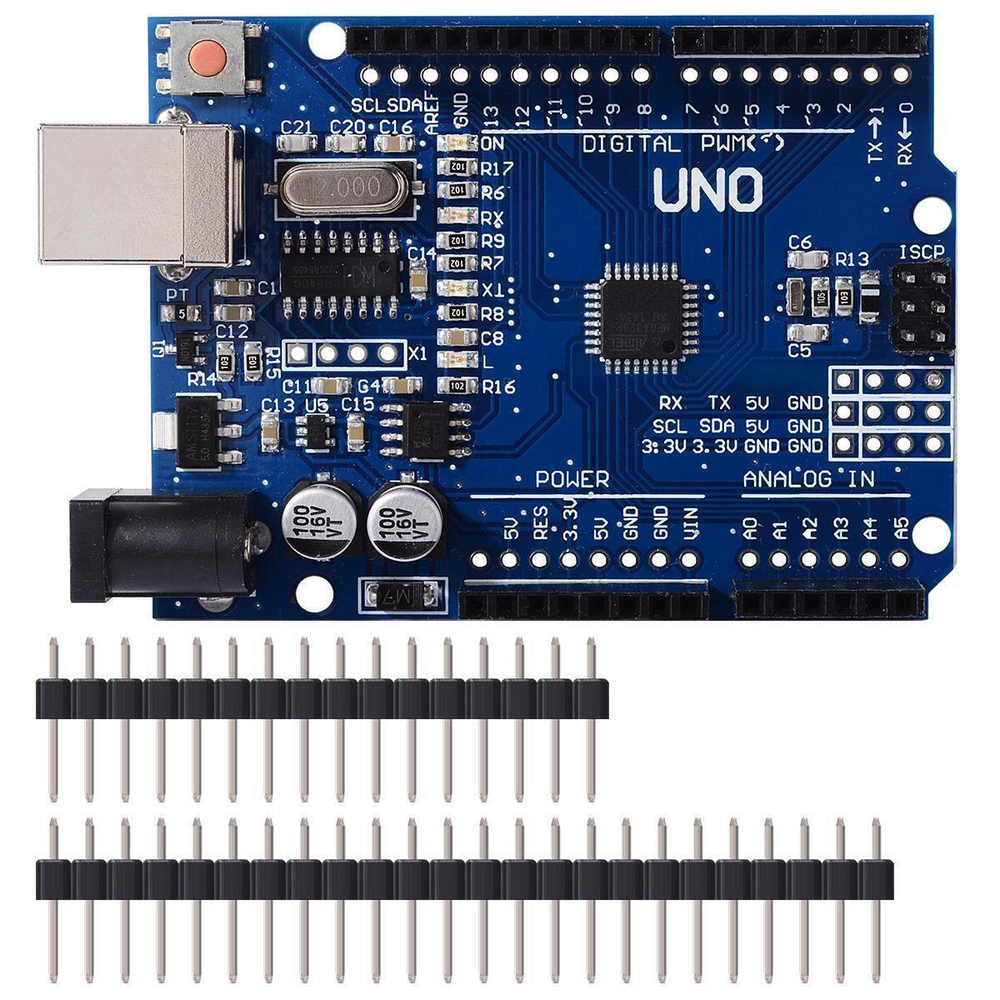

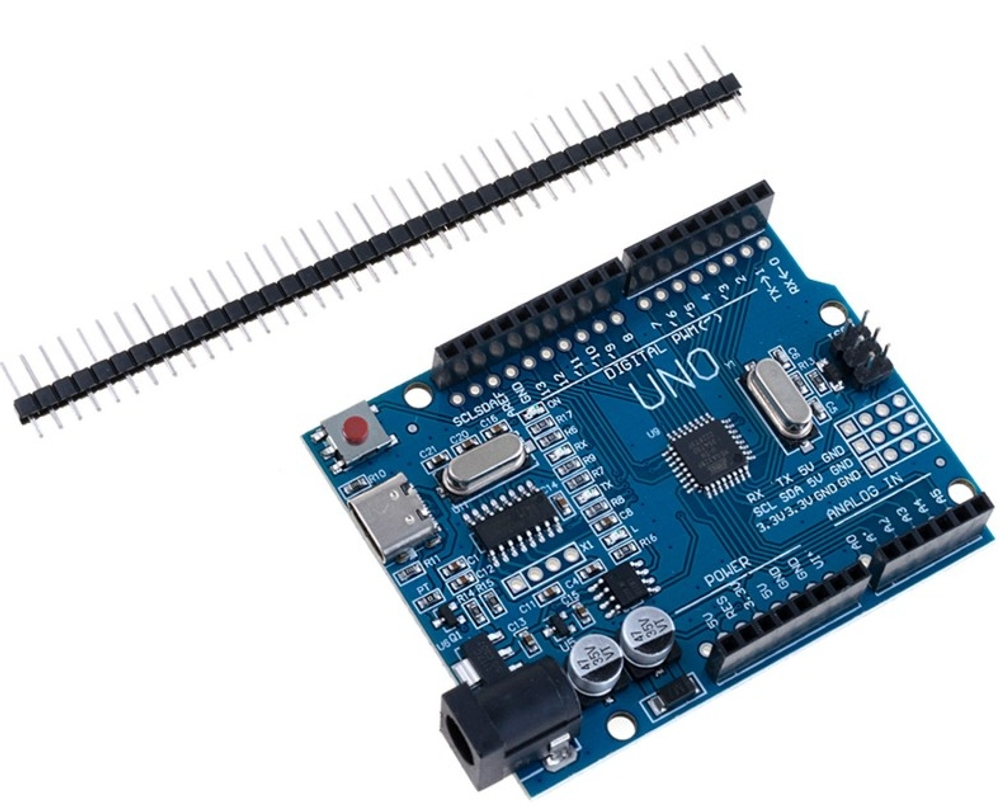

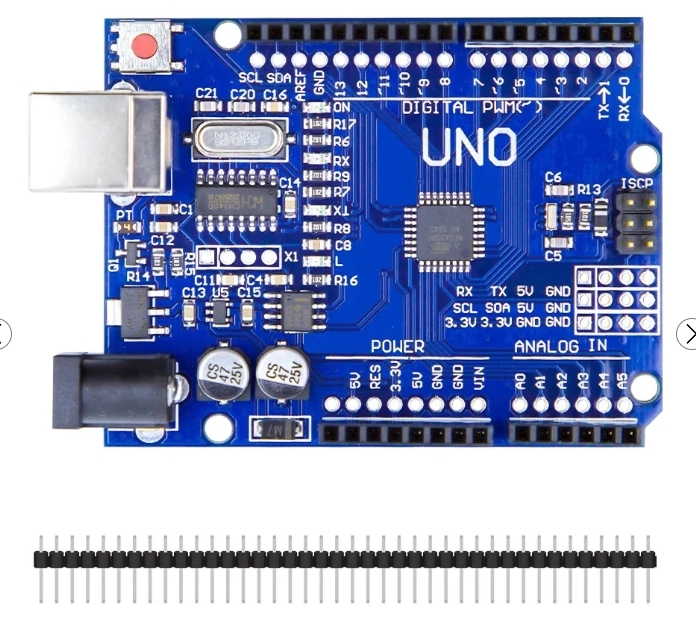

Модуль Arduino UNO R3 SMD версия USB шнура нет в комплекте.
- Микроконтроллер: ATmega328
- Тактовая частота: 16 МГц
- Флеш-память: 32 Кб, из которых 0.5 Кб используются для загрузчика
- ОЗУ-память: 2 Кб
- EEPROM-память: 1 Кб
- Рабочее напряжение: 5 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 6-20 В
- Цифровые входы/выходы: 20
- ШИМ выходы: 6
- Аналоговые входы: 6, 10-бит
- Максимальный постоянный ток через вход/выход: 40 мА, рекомендуемый: 20мА
- Максимальный постоянный ток для вывода 3.3 В: 30 мА
- Кнопка ручного перезапуска "Reset"
- USB-разъём: USB-B
- Световая индикация событий: обмен данными RX,TX, питание платы, цифровой вывод 13
- Размеры: 68.6х53.4х12.8мм
- Вес: 25 гр
Arduino-совместимый модуль Uno R3 является сторонней разработкой, созданный на основе открытого источника проекта Arduino. Плата целиком и полностью повторяет все размеры, параметры и возможности оригинального контроллера Uno R3. Тем не менее, присутствуют небольшие отличия от прародителя, расширяющие возможности:
- Центральный микроконтроллер ATmega328 выполнен в миниатюрном корпусе MLF-32.
- Связь между USB-портом и центральным процессором основана на чипе CH340G, выполняющим роль аппаратного моста и запрограммированным в режим работы преобразователя USB-в-TTL.
- Наличие дополнительный выводов интерфейсов UART, TWI/IIC/I2C и контактов питания 5В, 3.3В для удобства пользователя.
- Наличие дополнительных дублирующих контактов-отверстий для всех групп аналого-цифровых выводов и выводов питания, расположенных по бокам платы. Они предоставляют возможность тестирования каждого вывода в процессе отладки проекта.
Несомненно, UNO заслужила максимальную популярность: ею часто комплектуются стартовые наборы, выпускаемые сторонними производителями для начинающих с азов разработчиков. Зачастую, её используют в своих проектах как любители, так и профессионалы. На основе UNO разработано и создано просто огромное количество разнообразных полезных проектов, примеры которых распространены на просторах Интернета. Arduino обладает поддержкой в лице дружелюбного сообщества пользователей, активно общающихся между собой на форумах, и охотно помогающих в возникающих трудностях. Доступность, лёгкость в понимании при изучении и надёжность в использовании - это её конёк.
Главное назначение платы - организация связи и взаимодействия между дополнительными функциональными модулями, которые вы без труда можете подключать к модулю. К ним относятся:
- модули с кнопками или светодиодами;
- часы реального времени;
- датчики звука, капель и дождя, расстояния, обнаружения газов, температуры или освещённости;
- часы реального времени;
- MP3-проигрыватели, звуковые усилители, FM-приёмники;
- сервомоторы;
- Ethernet модули;
- модули с реле разнообразных конфигураций;
- картридеры SD и микро-SD карт памяти;
- беспроводные радиопередатчики GSM/GPRS, RFid, WiFi и Bluetooth;
- символьные и графические дисплеи;
- гироскопы, акселерометры, магнитометры и многие другие.
Если говорить обобщённо, Arduino - это полноценный комплекс, состоящий из микроконтроллерной платы и программы-редактора на основе упрощённой версии языка С++ для написания пользовательского исполняемого кода с возможностью последующей прошивки контроллера.
Открытое программное обеспечение ARDUINO IDE, используемое для программирования плат ARDUINO, можно бесплатно загрузить уже сейчас (поддерживаются операционные системы Linux, Mac OS и Windows).
UNO не имеет своей операц
